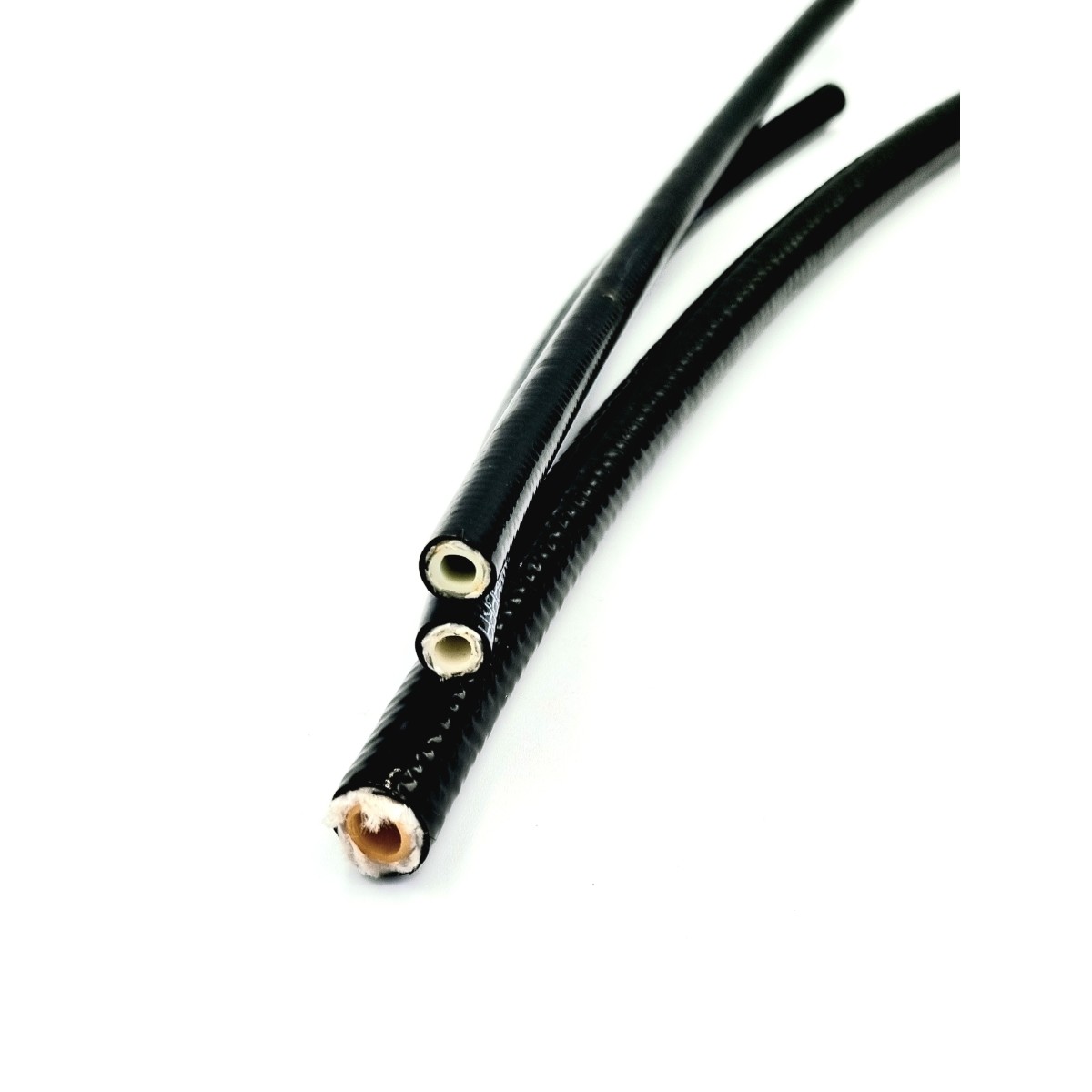

Ce tuyau est idéal pour les applications hydrauliques sous forte pression et gaz, utilisé pour la manutention maritime mais aussi dans l’industrie parapétrolière et gazière pour des commandes à distance car il est réalisable en très grandes longueurs et il possède une faible expansion volumétrique.
|
Référence |
DN |
Ø Intérieur |
Pouce |
Module |
Ø Extérieur |
Pression de service |
Pression de rupture |
Rayon de |
Jupe |
|
100R8 04 |
4 |
4 mm |
1/8 |
2 |
8.1 |
420bar |
1680 |
25 mm |
JS704 |
|
100R8 05 |
5 |
5 mm |
3/16 |
3 |
10.5 |
350bar |
1400 |
30 mm |
JS706 |
|
100R8 06 |
6 |
6.5 mm |
1/4 |
4 |
12,6 |
210bar |
840 |
50 mm |
JS706 |
|
100R8 08 |
8 |
8.1 mm |
5/16 |
5 |
14,5 |
190bar |
760 |
55 mm |
JS708 |
|
100R8 10 |
10 |
9.7 mm |
3/8 |
6 |
16.2 |
160bar |
640 |
60 mm |
JS710 |
|
100R8 13 |
13 |
13 mm |
1/2 |
8 |
20,1 |
140bar |
560 |
80 mm |
JS713 |
|
100R8 16 |
16 |
16.3 mm |
5/8 |
10 |
23,6 |
103bar |
414 |
125 mm |
JS716 |
|
100R8 19 |
19 |
19.5 mm |
3/4 |
12 |
27.2 |
165bar |
660 |
150 mm |
JS719 |
|
100R8 25 |
25 |
25 mm |
1" |
16 |
34,2 |
140bar |
560 |
200 mm |
JS725 |

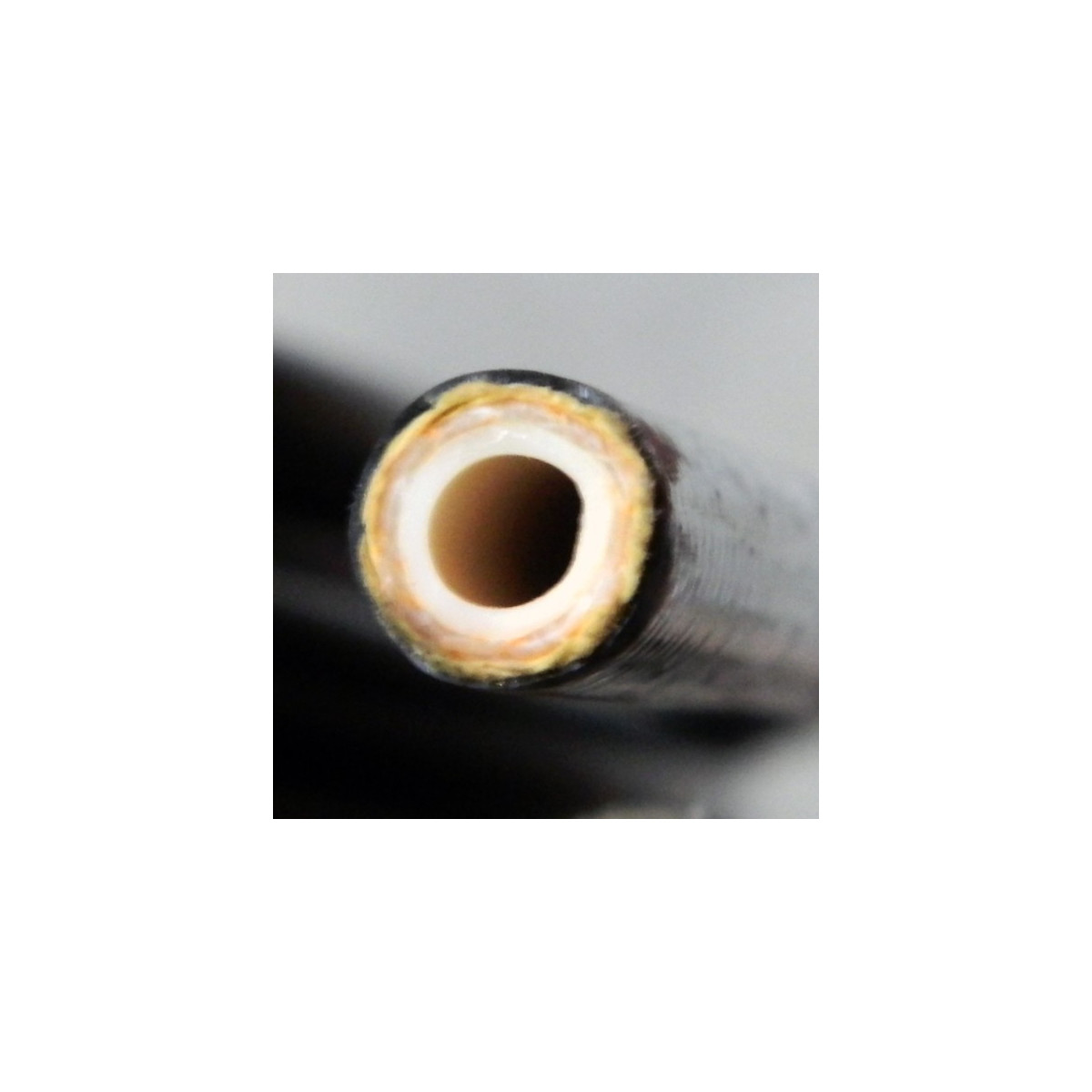

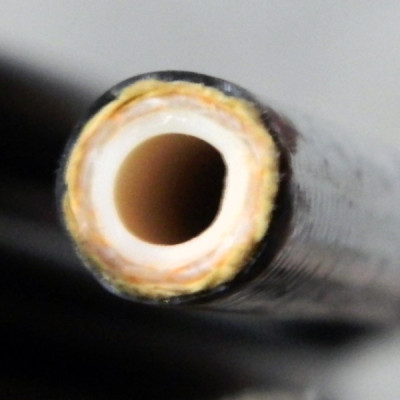

Avec son renforcement d’une tresse aramide, ce tuyau est apprécié dans différentes industries, comme le secteur off-shore, le milieu maritime mais encore les industries chimiques.
Sa résistance à la température qu’il supporte varie de -40°C à +100°C.
