Consultez "En savoir plus" pour découvrir toutes les déclinaisons disponibles pour ce produit.
|
Référence |
Ø TUBE |
Ø filetage |
Ø implantation |
Ø filetage |
Longueur |
Pression |
|
6DS6 1/4CYL |
6S |
14X1.5 |
1/4 |
11.44-19fpp |
33 mm |
630 bar |
|
6DS8 1/4CYL |
8S |
16X1.5 |
1/4 |
11.44-19FPP |
33 mm |
630 bar |
|
6DS10 3/8CYL |
10S |
18X1.5 |
3/8 |
14.95-19FPP |
34 mm |
630 bar |
|
6DS12 3/8CYL |
12S |
20X1.5 |
3/8 |
14.95-19FPP |
34 mm |
630 bar |
|
6DS14 1/2CYL |
14S |
22X1.5 |
1/2 |
18.63-14FPP |
40 mm |
630 bar |
|
6DS16 1/2CYL |
16S |
24X1.5 |
1/2 |
18.63-14fpp |
40 mm |
400 bar |
|
6DS20 3/4CYL |
20S |
30X2 |
3/4 |
24.12-14fpp |
45 mm |
400 bar |
|
6DS25 1"CYL |
25S |
36X2 |
1" |
30.29-11fpp |
49.5 mm |
400 bar |
|
6DS30 1"1/4CYL |
30S |
42X2 |
1"1/4 |
38.95-11fpp |
55.5 mm |
400 bar |
|
6DS38 1"1/2CYL |
38S |
52X2 |
1"1/2 |
44.84-11fpp |
59.5 mm |
160 bar |

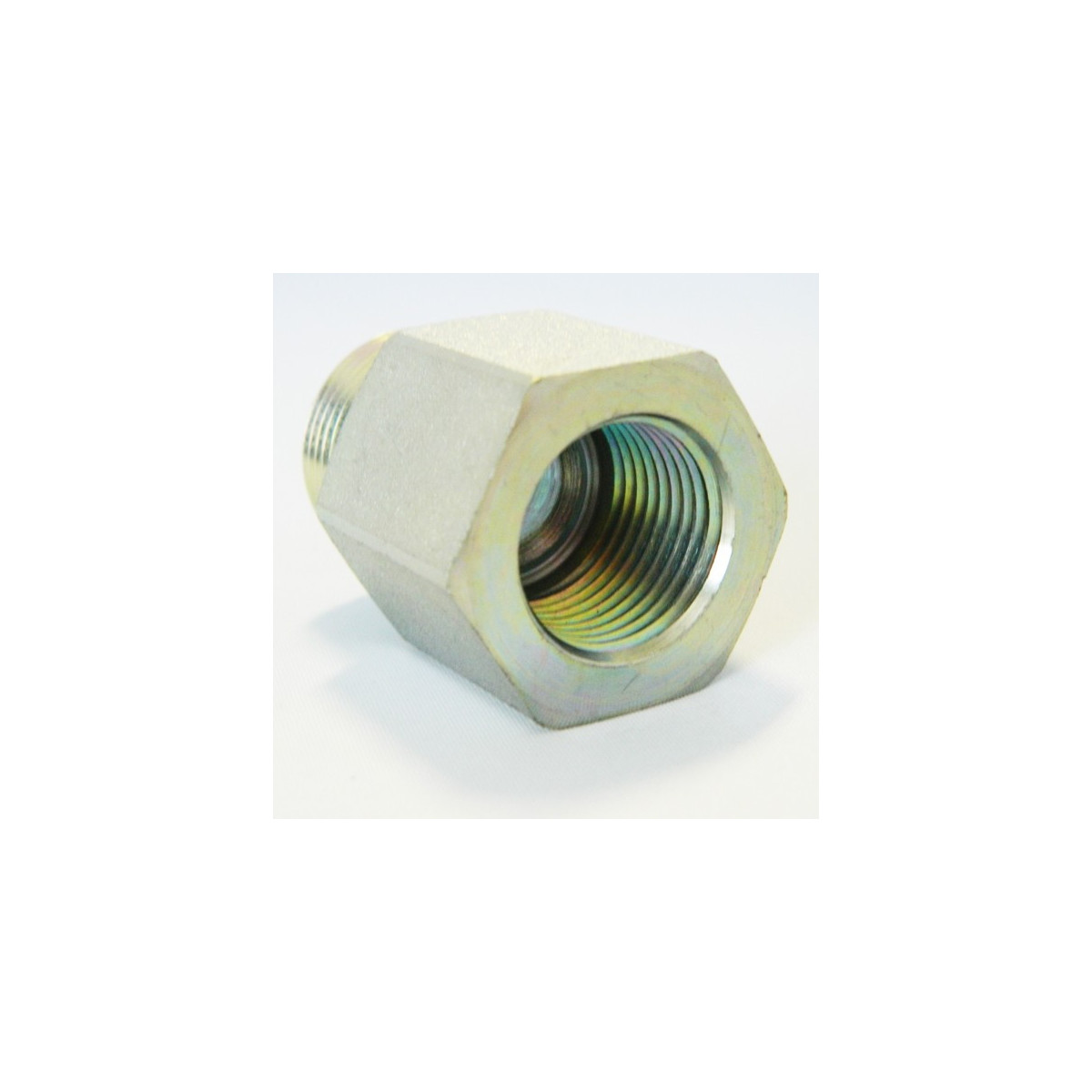

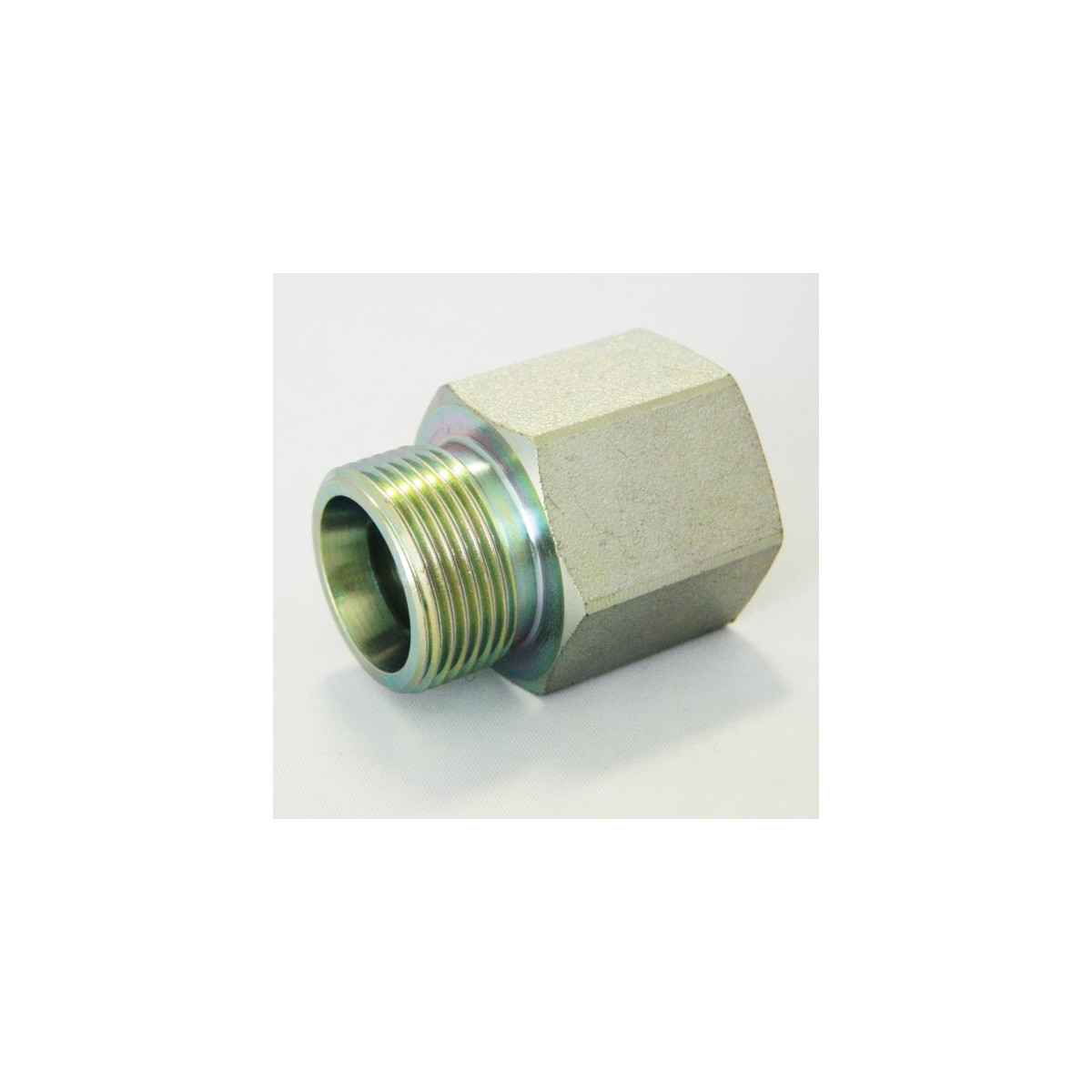

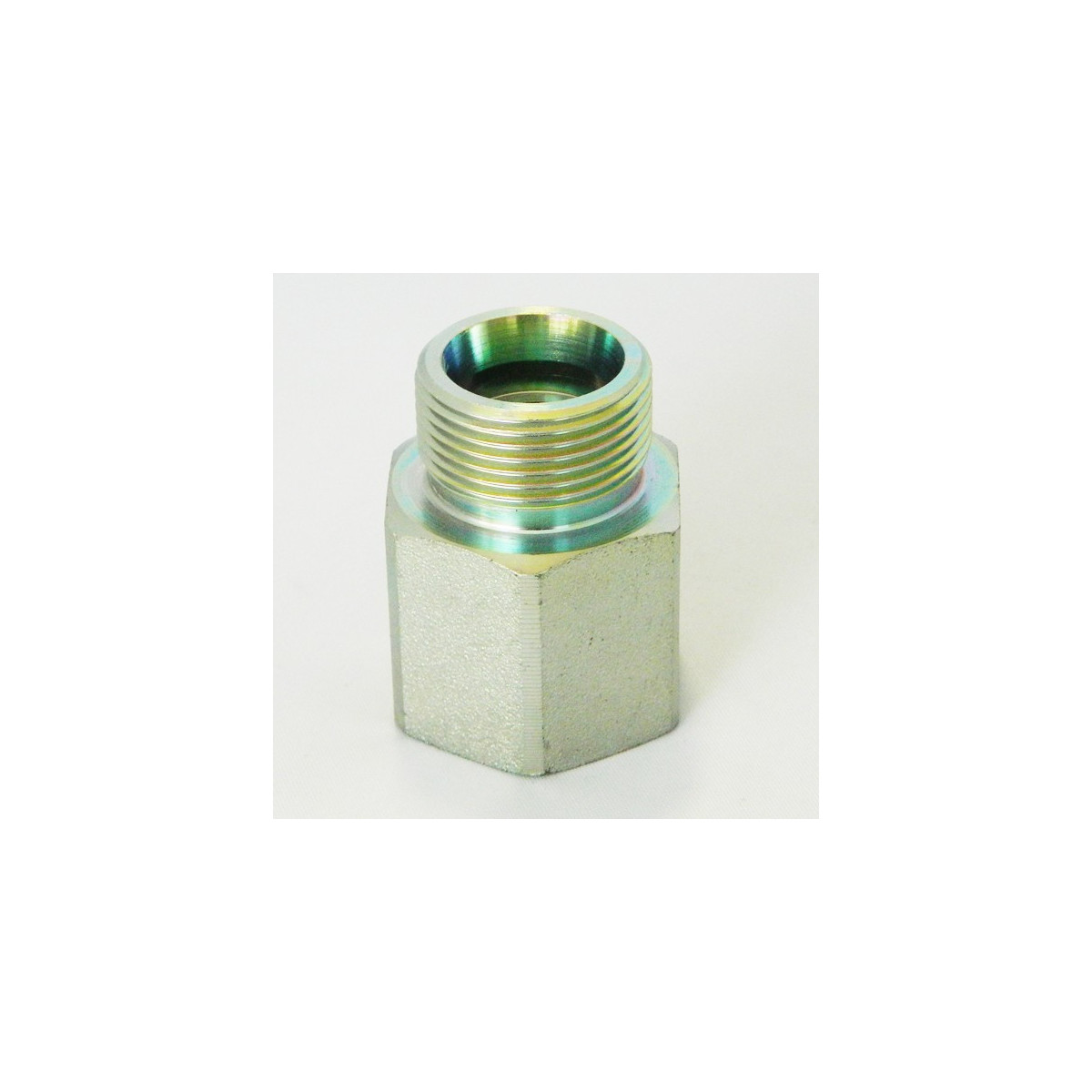

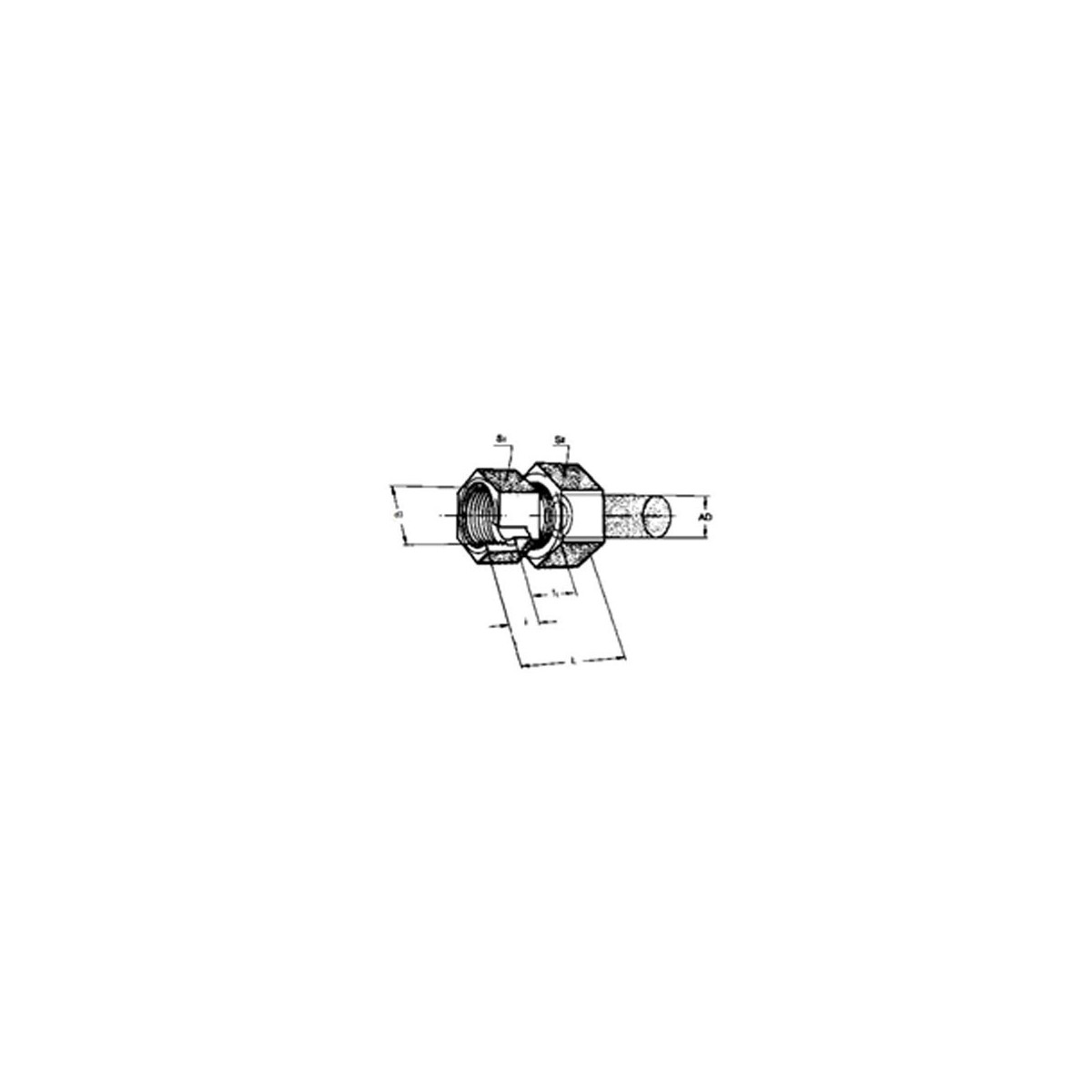

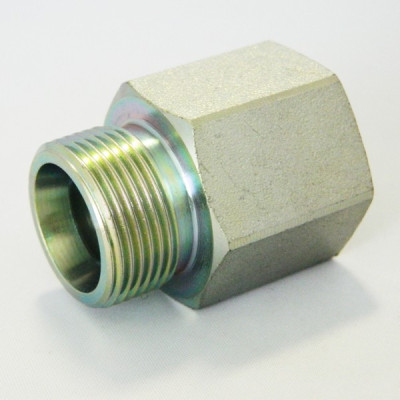

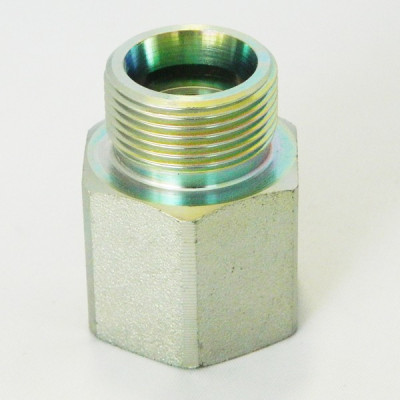

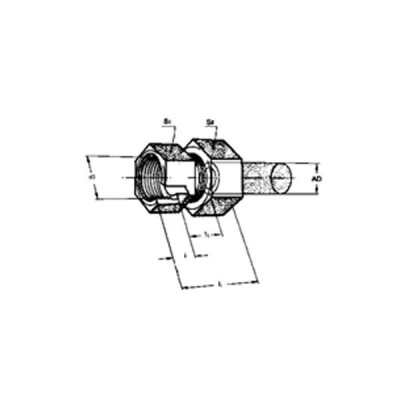

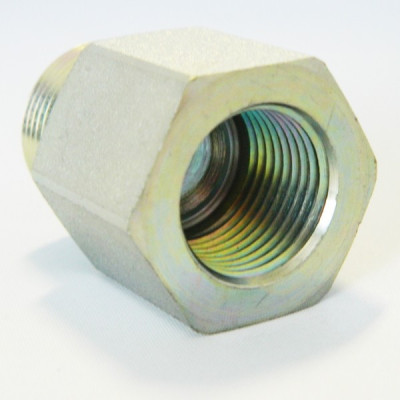

Raccord à bague de type métrique série S Lourde avec implantation femelle BSP cylindrique, FILETAGE Withworth.
Utilisation: Serrage avec un écrou et une bague (olive) sur tube hydraulique côté mâle , côté implantation femelle faire l'étanchéité avec une bague bs autocentré .
Matière: Acier zingué traitement nickelé.
