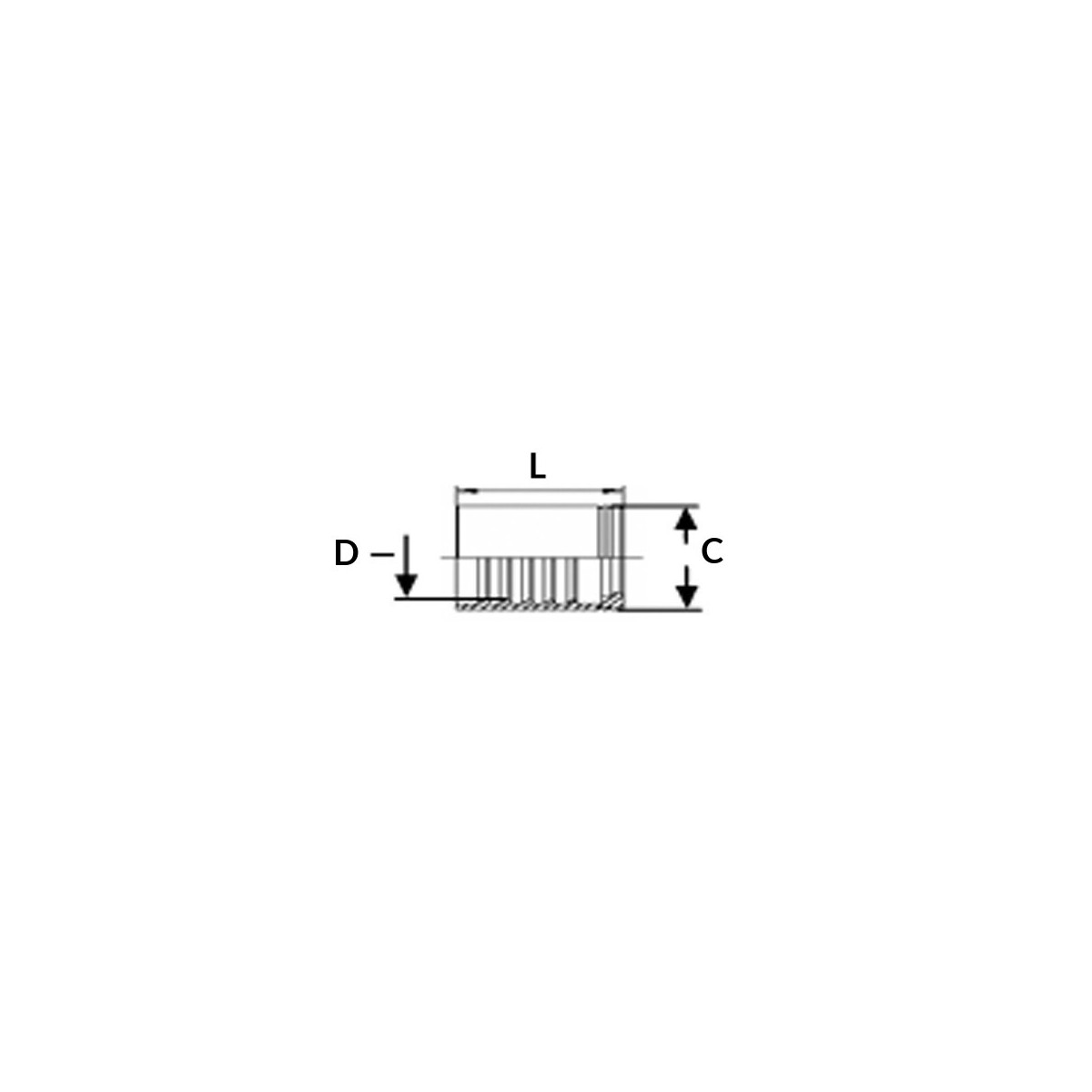

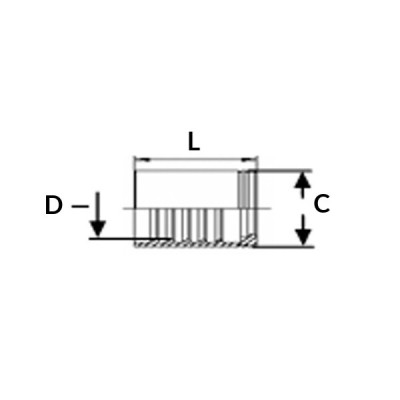

Le tableau ci-dessous vous aidera à déterminer les dimensions qu'il vous faut pour votre montage.
|
Référence |
Ø intérieur flexible |
Dimensions |
|||
|
DN |
Pouce |
C |
D |
L |
|
|
JS106 |
6 |
1/4 |
20 |
13,5 |
30,2 |
|
JS108 |
8 |
5/16 |
22 |
14,4 |
30,7 |
|
JS110 |
10 |
3/8 |
24 |
16,5 |
32 |
|
JS113 |
13 |
1/2 |
28,5 |
20,5 |
34 |
|
JS116 |
16 |
5/8 |
32 |
23,8 |
37 |
|
JS119 |
19 |
3/4 |
36 |
27,6 |
43 |
|
JS125 |
25 |
1" |
43 |
34,7 |
50 |
|
JS132 |
32 |
1"1/4 |
52 |
42,4 |
57 |
|
JS138 |
38 |
1"1/2 |
57 |
48 |
63 |
|
JS150 |
50 |
2" |
70,6 |
61,2 |
78 |
