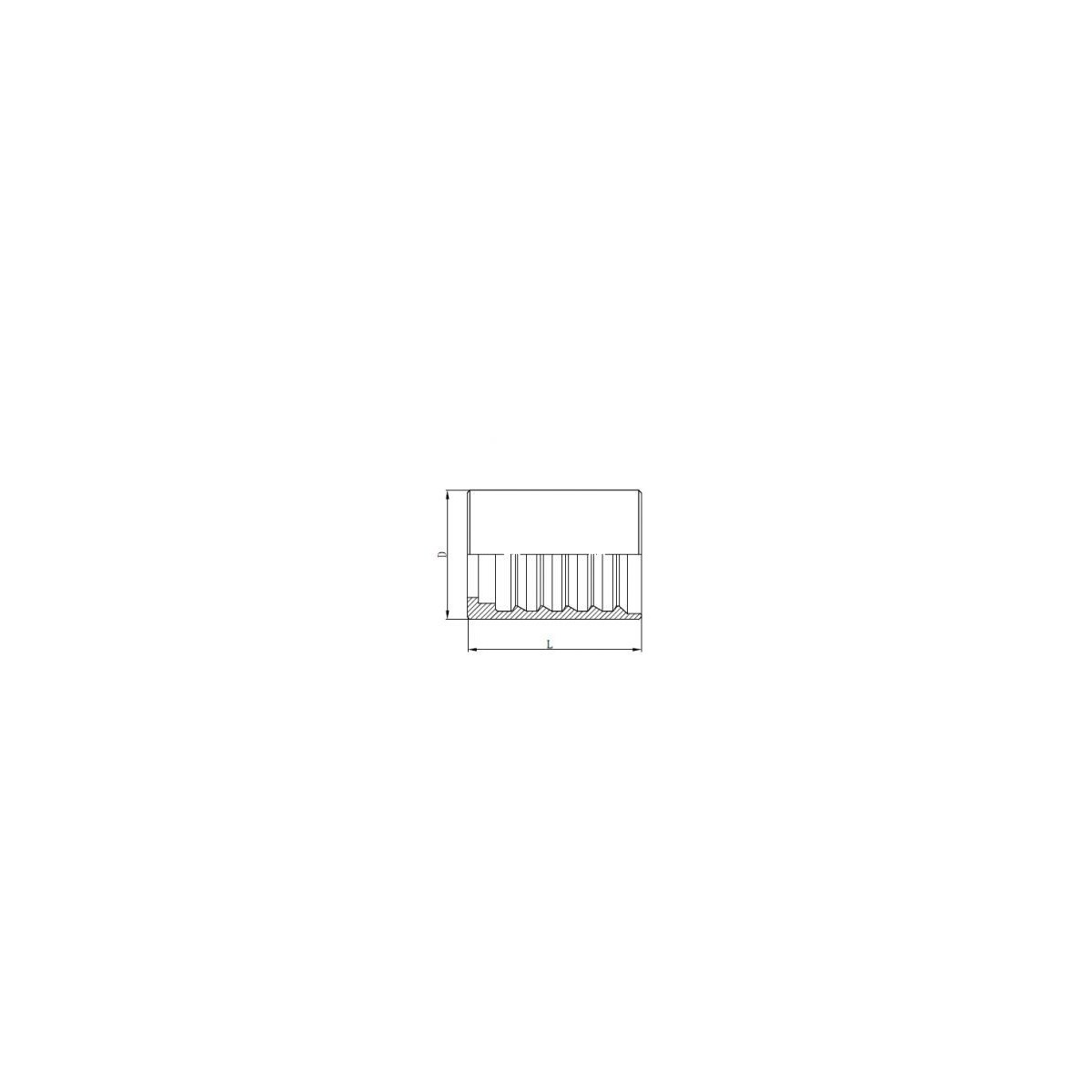

Le tableau ci-dessous vous aidera à déterminer les dimensions qu'il vous faut pour votre montage.
|
Référence |
Diamètre intérieur flexible |
Dimensions jupe |
|||
|
DN |
Pouce |
D extérieur |
C intérieur |
L Longueur |
|
|
JSSK910 |
10 mm |
3/8 |
28mm |
22 mm |
31,5 mm |
|
JSSK913 |
13 mm |
1/2 |
33mm |
26 mm |
34 mm |
|
JSSK916 |
16 mm |
5/8 |
37mm |
30 mm |
36 mm |
|
JSSK919 |
19 mm |
3/4 |
43mm |
39.5 mm |
41 mm |
|
JSSK925 |
25 mm |
1" |
51mm |
41 mm |
54 mm |

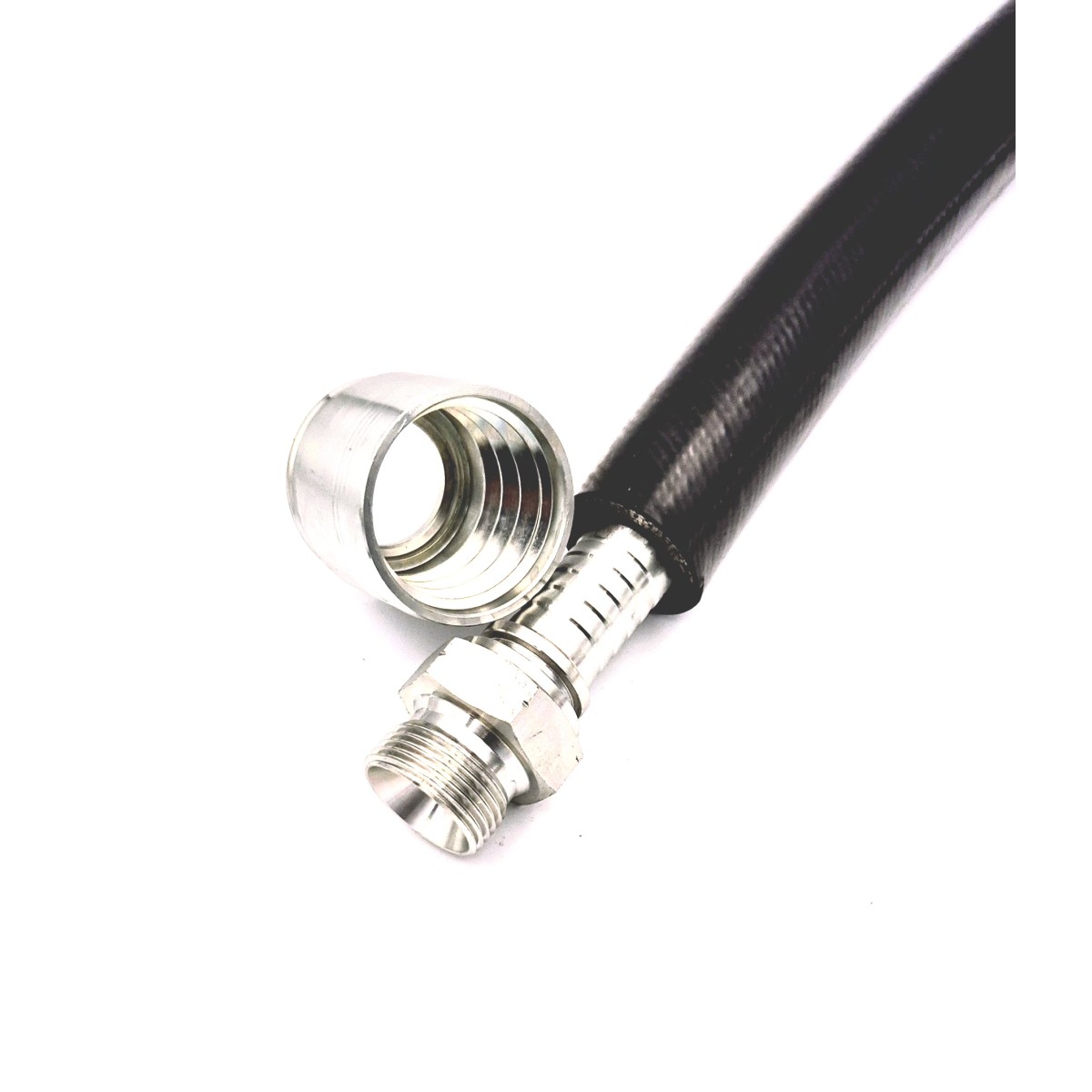

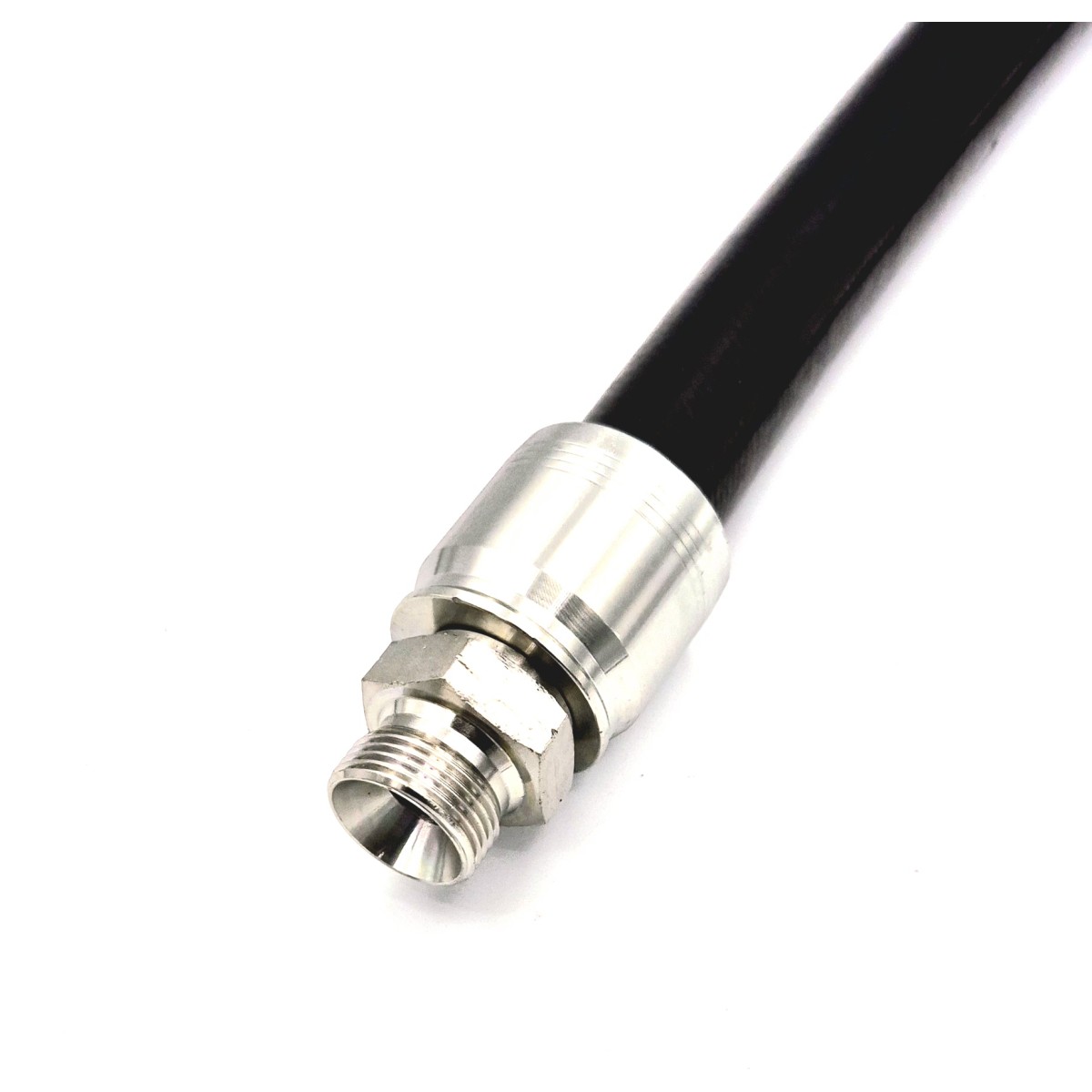

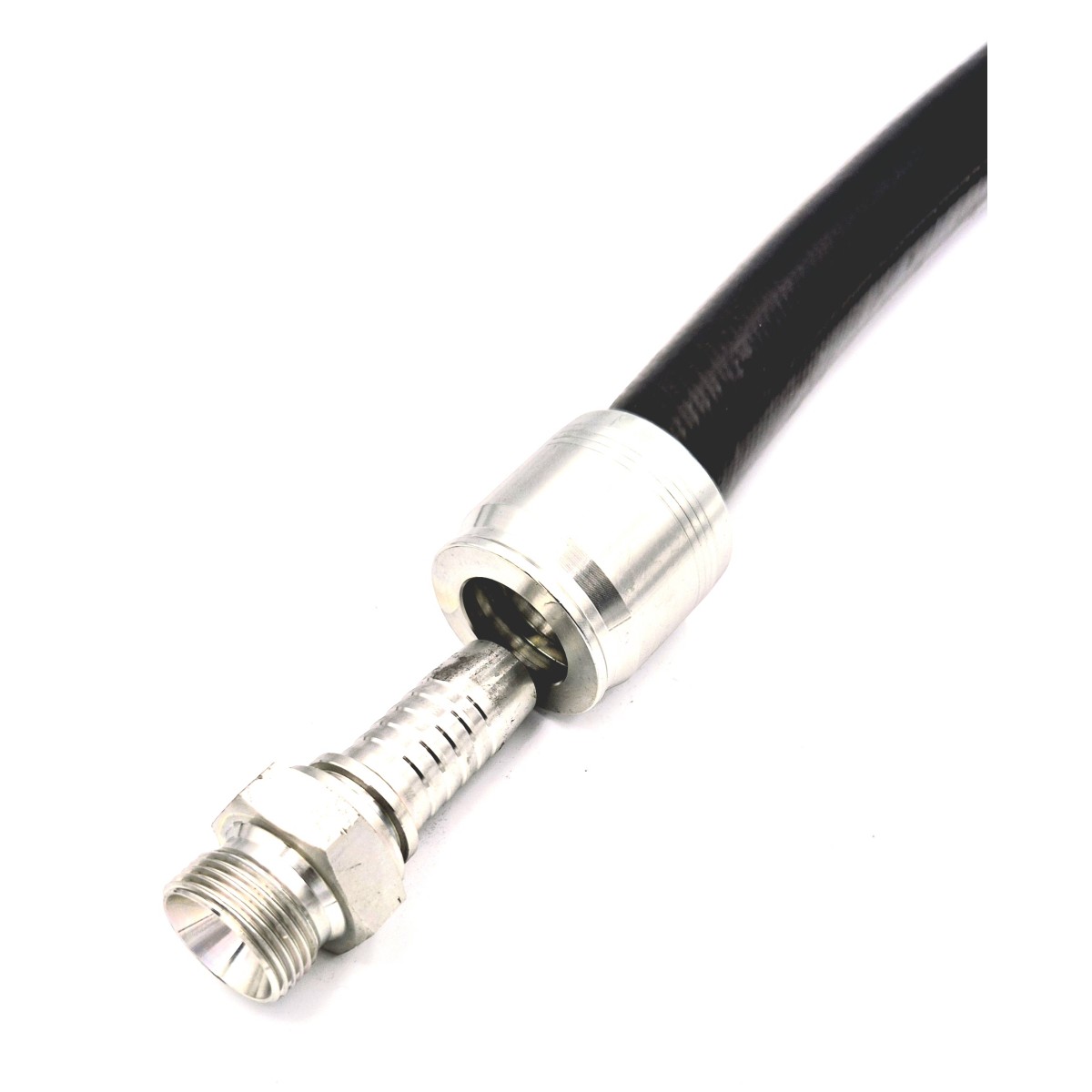

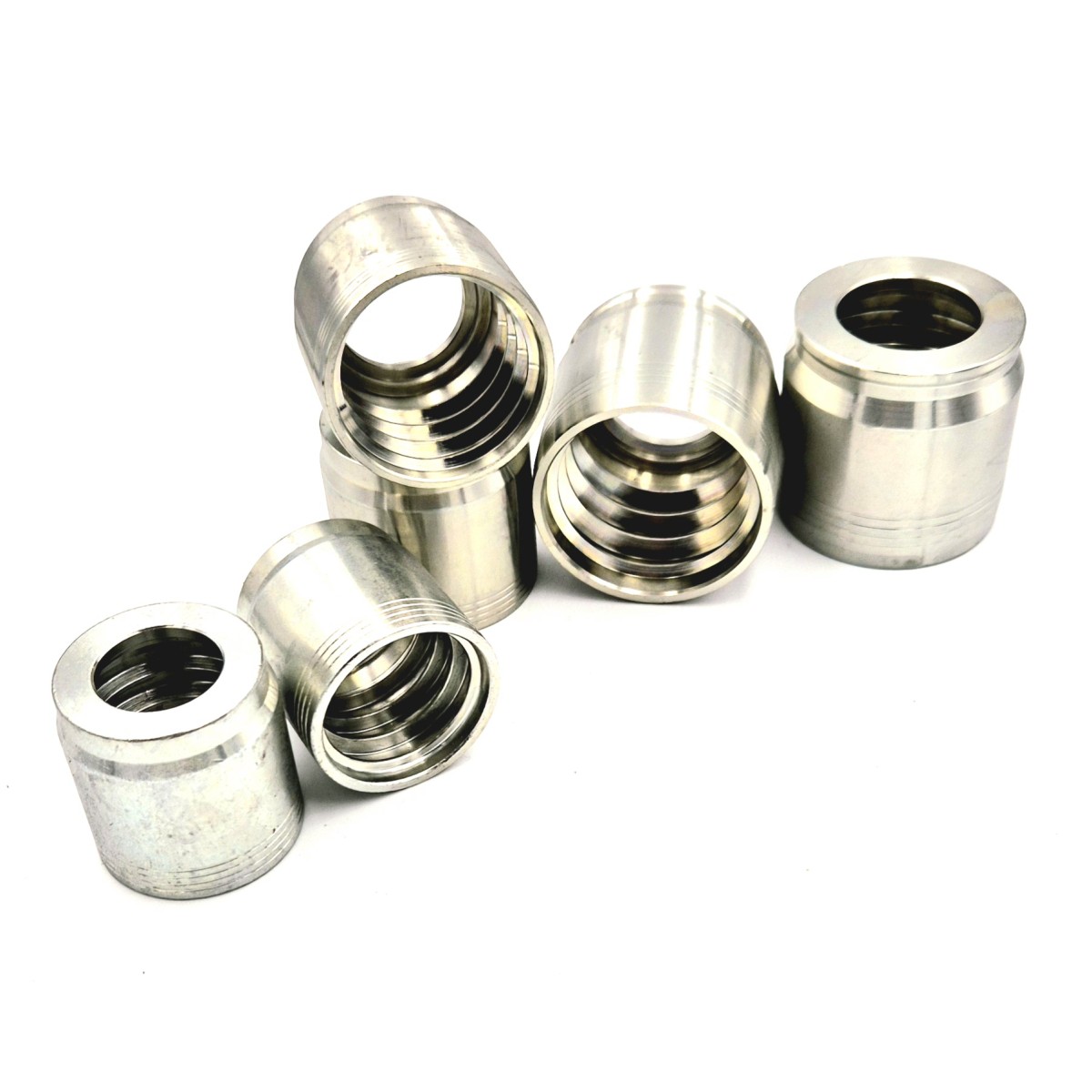

Jupe de sertissage pour tuyau nappé hydraulique sans dénudage extérieure DIN 20023: 4SP 4SH
Matériaux : acier zingué
