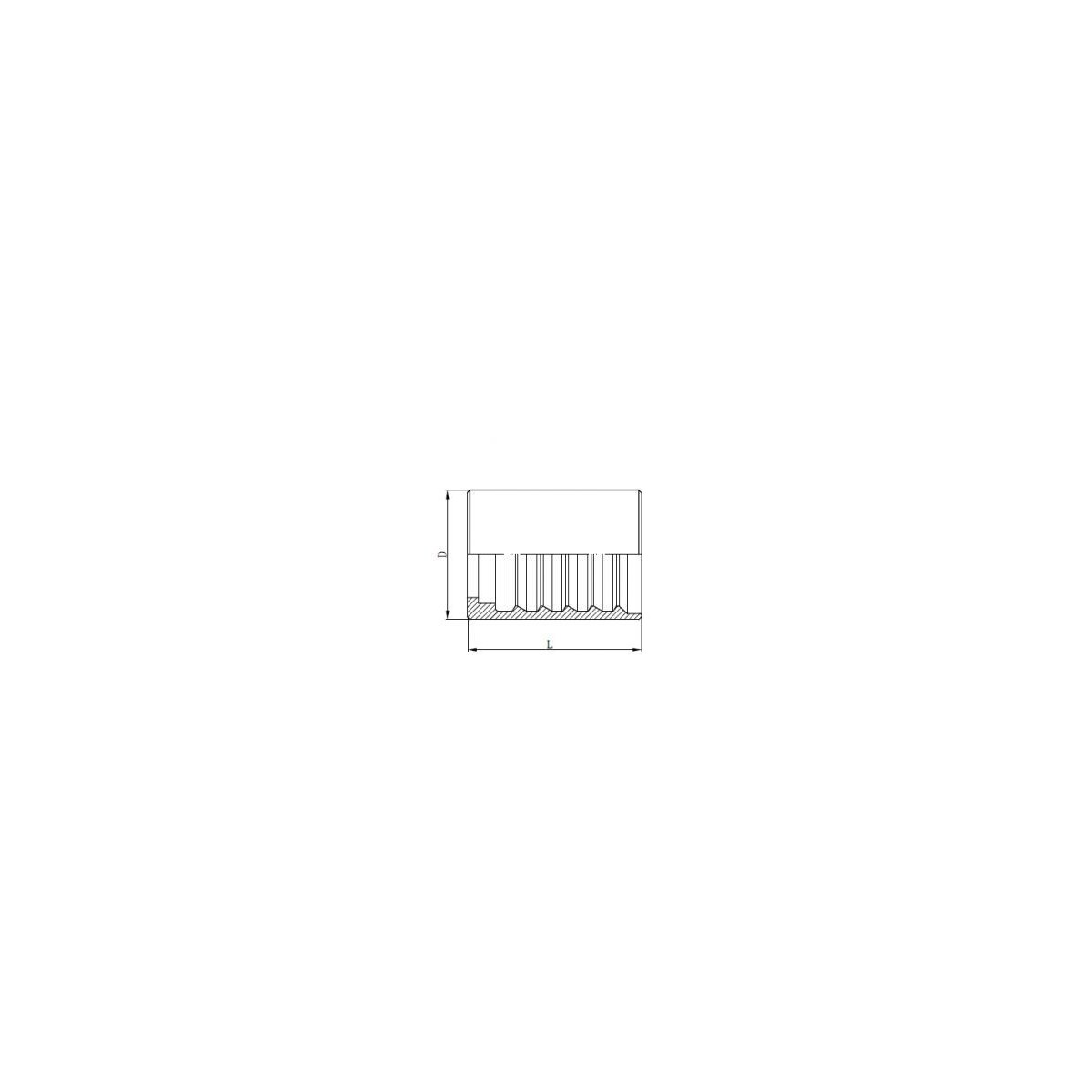

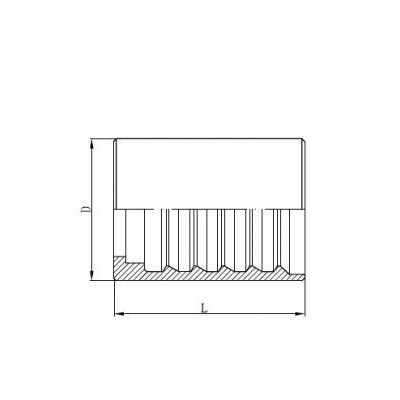

Le tableau ci-dessous vous aidera à déterminer les dimensions qu'il vous faut pour votre montage.
|
Référence |
Diamètre intérieur flexible |
Dimensions jupe |
|||
|
DN |
Pouce |
D |
C |
L |
|
|
JS906 |
6 mm |
1/4 |
21 |
15,3 |
30 mm |
|
JS910 |
10 mm |
3/8 |
25,4 |
18,3 |
33,5 mm |
|
JS913 |
13 mm |
1/2 |
30 |
22 |
36 mm |
|
JS916 |
16 mm |
5/8 |
34 |
25,7 |
40 mm |
|
JS919 |
19 mm |
3/4 |
38 |
29,4 |
43 mm |
|
JS925 |
25 mm |
1" |
46 |
36,1 |
60 mm |
|
JS932 |
32 mm |
1"1/4 |
56 |
46,7 |
66 mm |
|
JS938 |
38 mm |
1"1/2 |
67 |
55,7 |
76,5 mm |

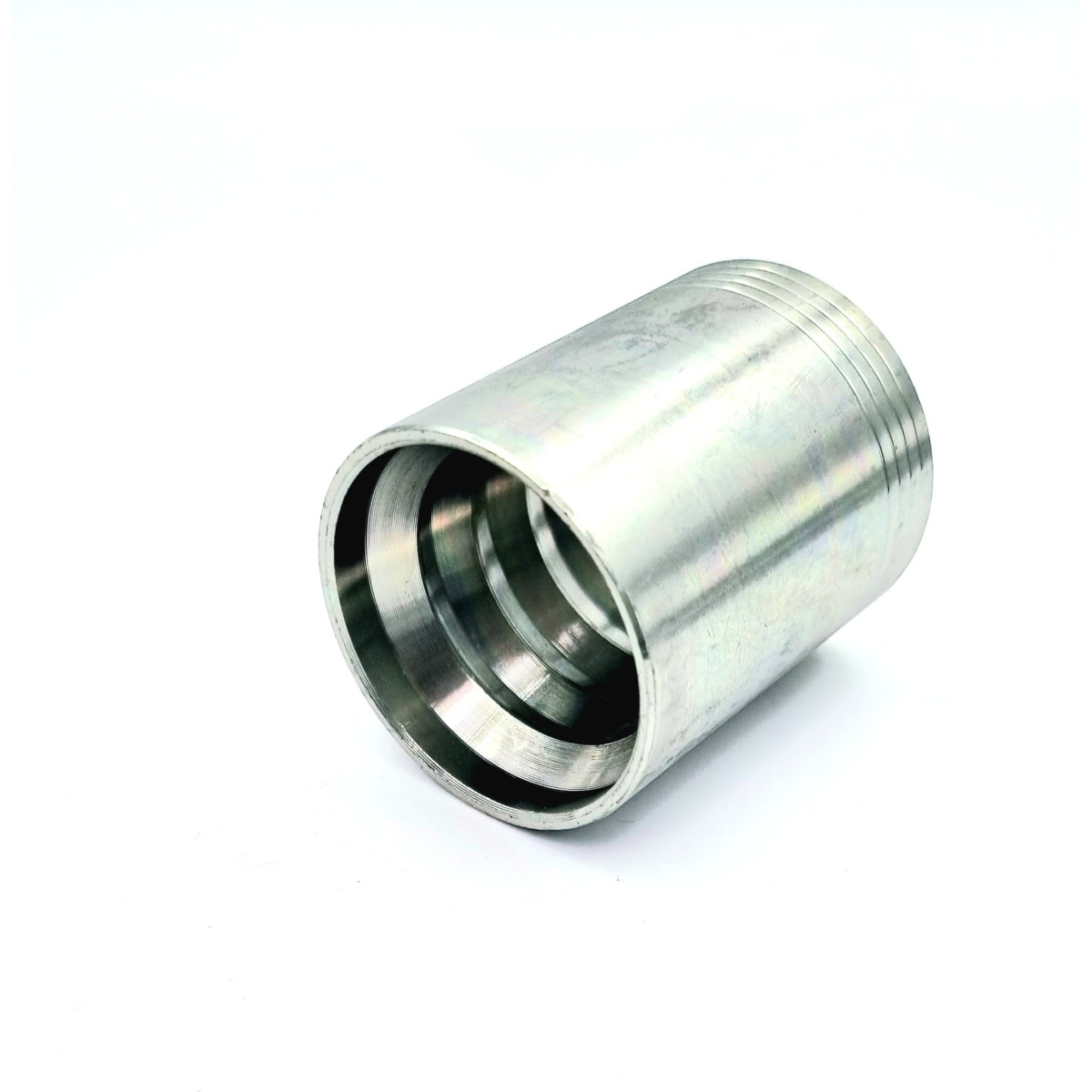

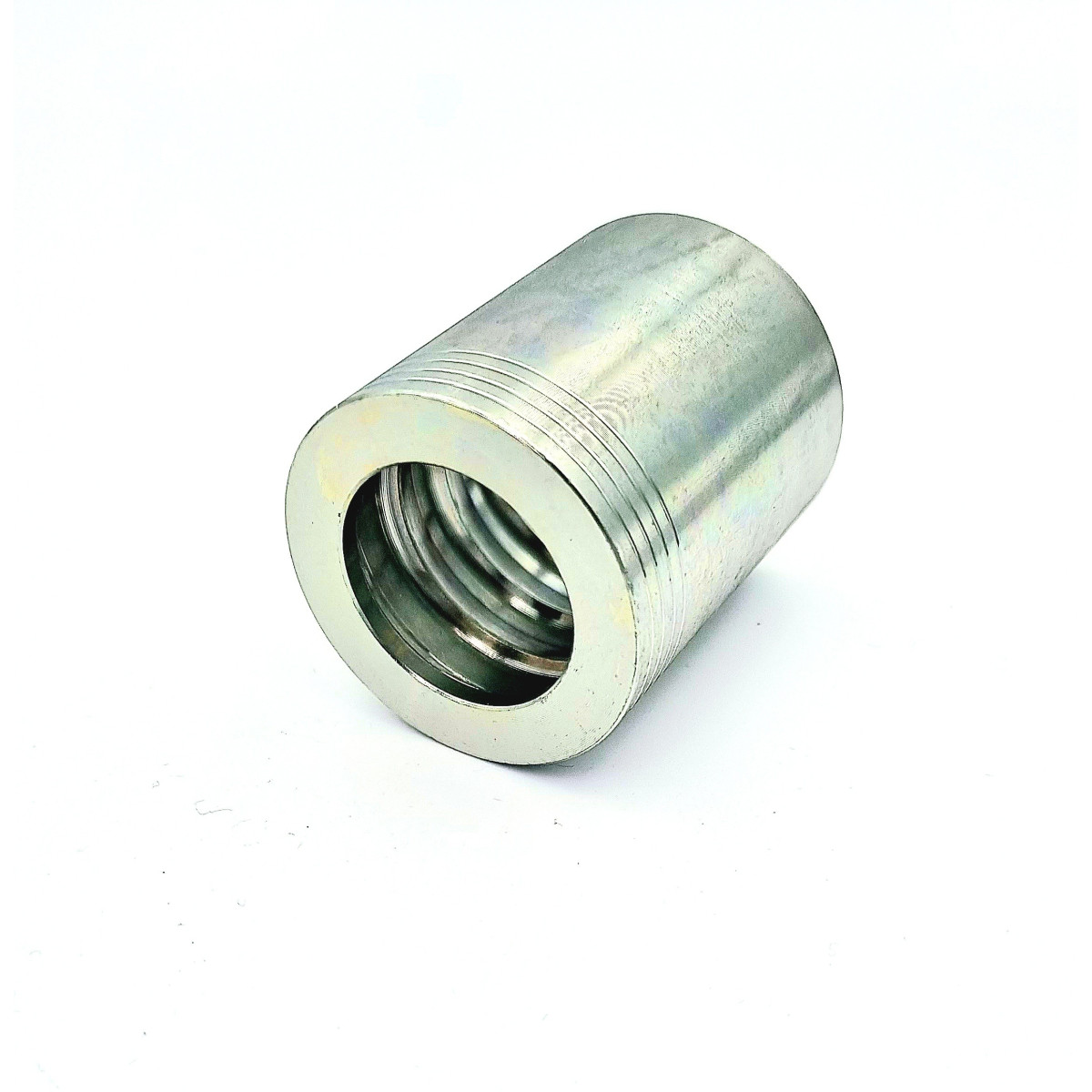

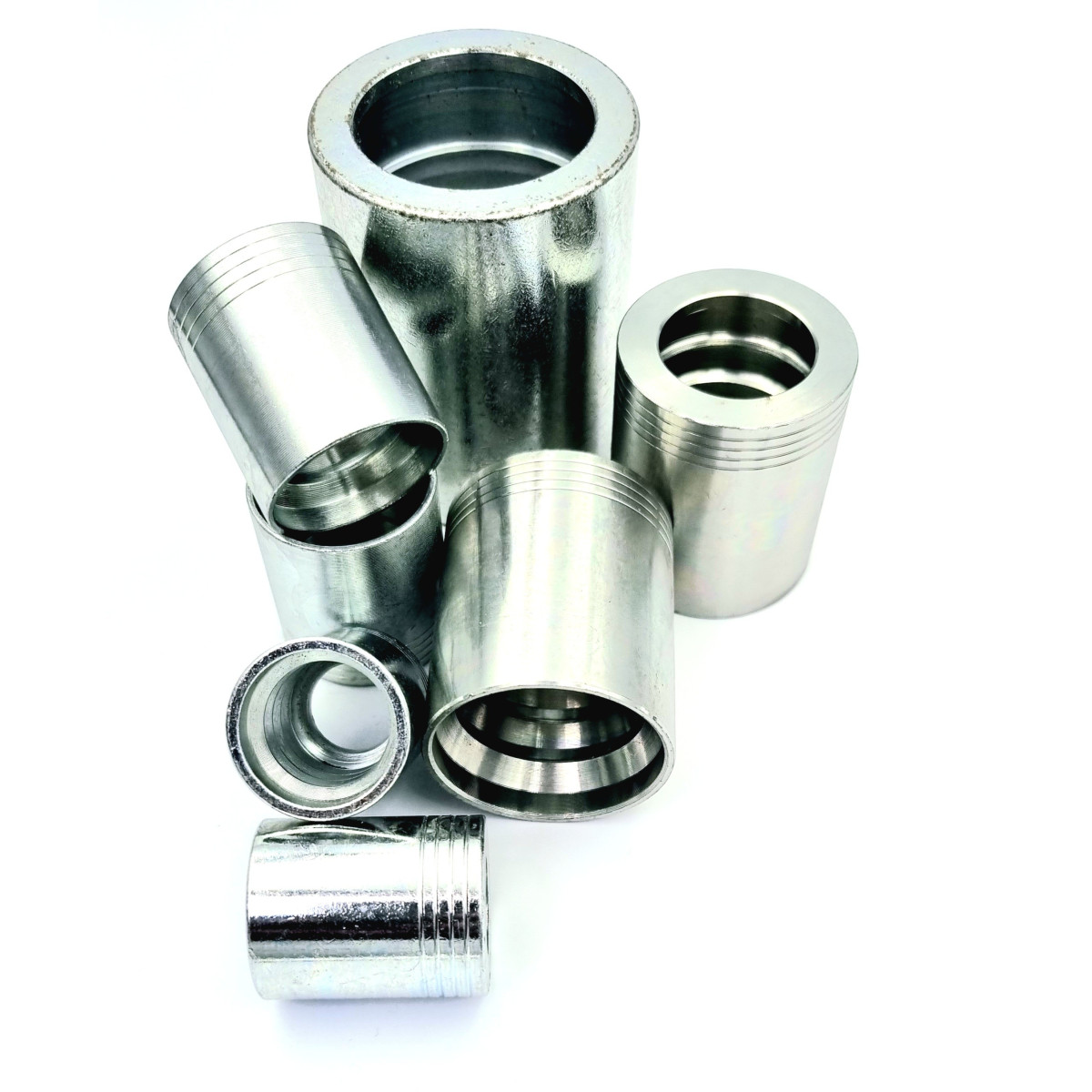

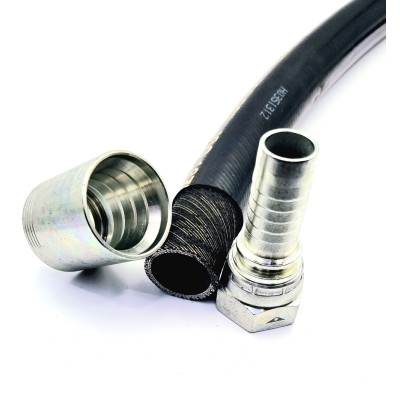

Jupe de sertissage pour tuyau nappé hydraulique avec dénudage extérieure DIN 20023: 4SP 4SH
Matériaux : acier zingué
