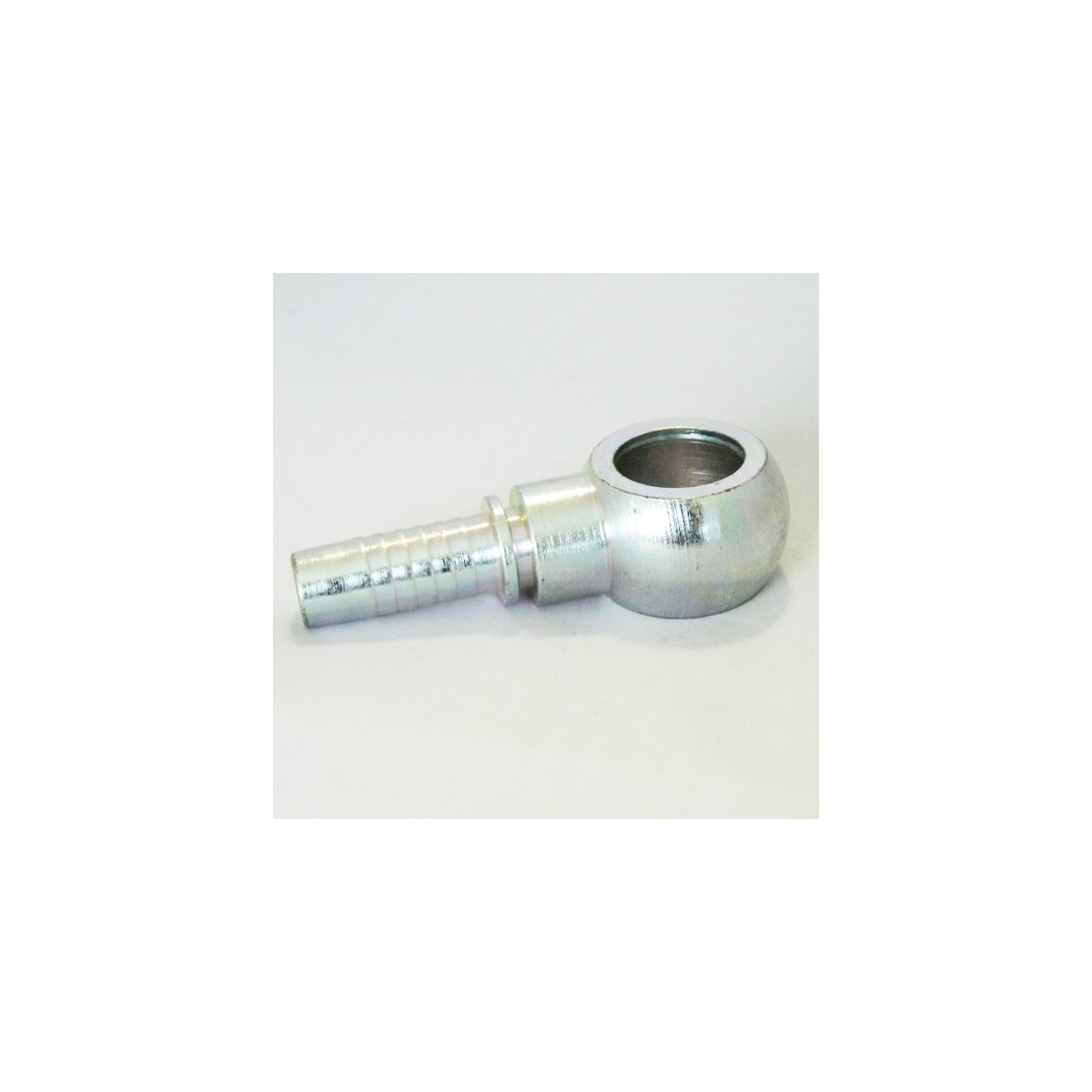

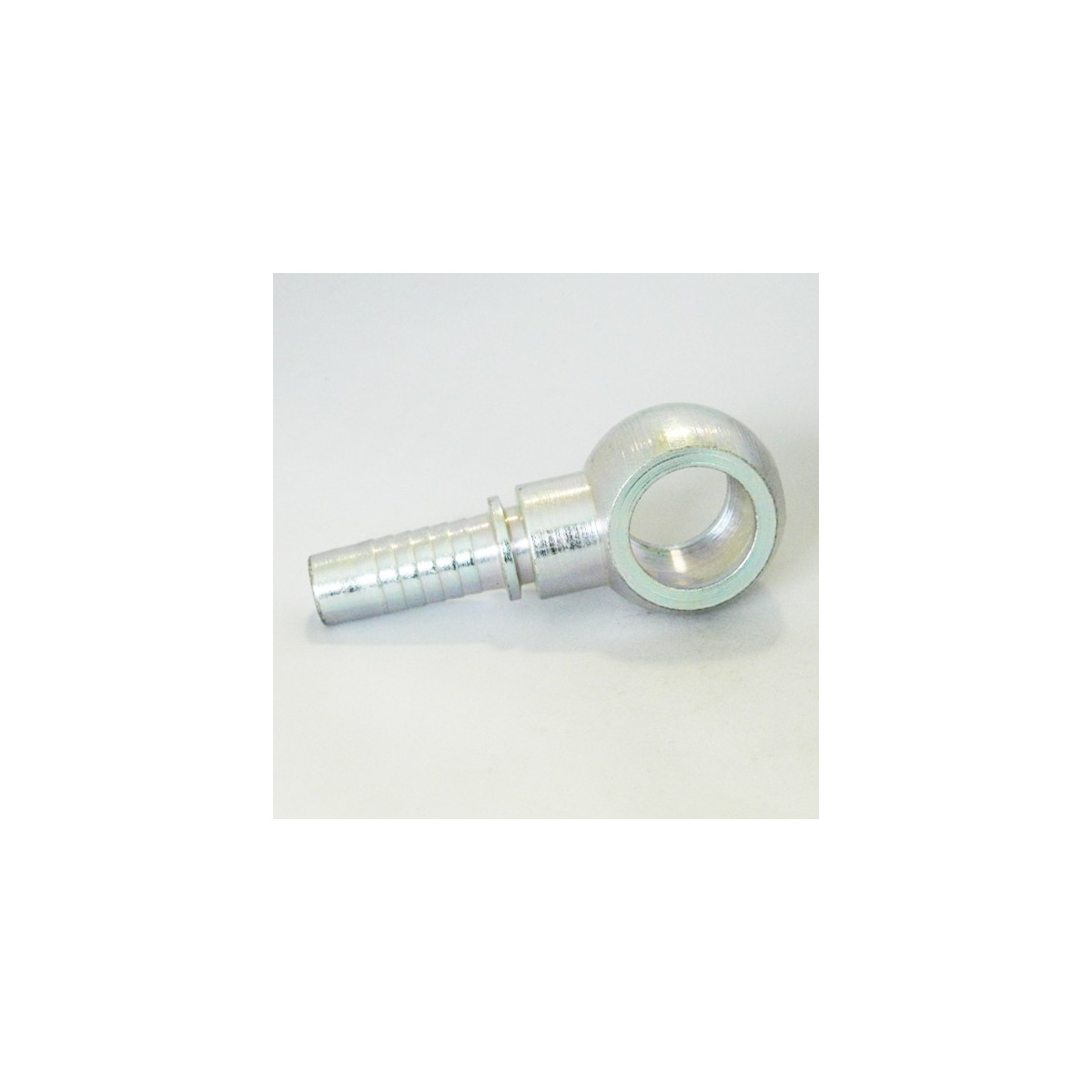

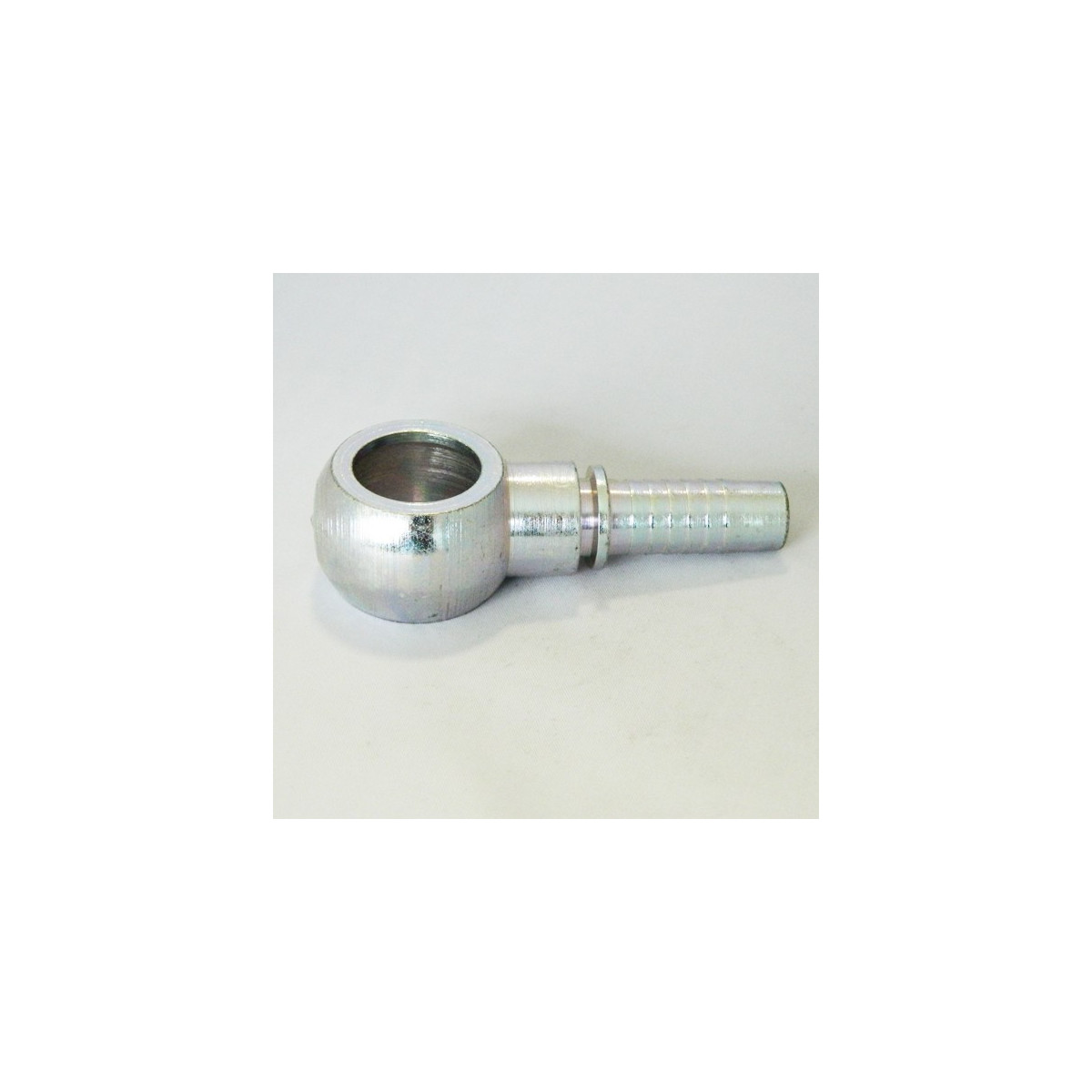

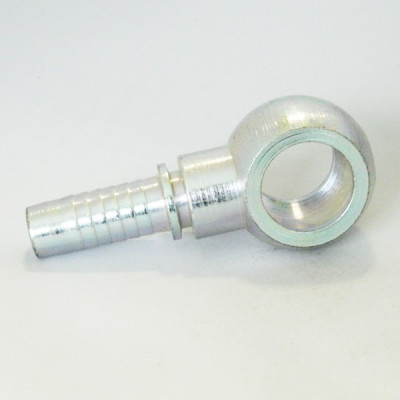

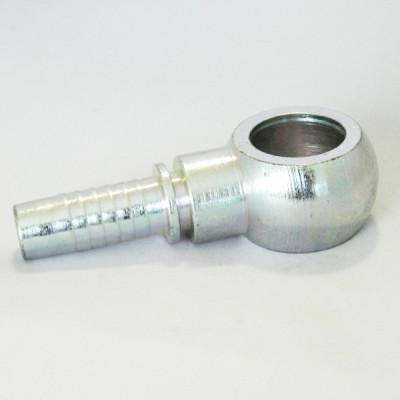

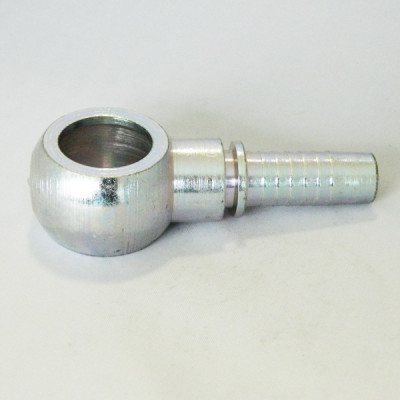

Ce modèle raccord est utilisé habituellement sur les engins de TP, par exemple sur des implantations de vérins.
Consultez le tableau ci-dessous pour découvrir toutes les déclinaisons disponibles pour ce produit.
Vous trouverez également un tutoriel vidéo qui vous permettra de déterminer avec plus de précisions vos embouts hydrauliques.
| Référence |
Filetage |
Diamètre flexible |
Diamètre tube |
hauteur banjo |
||
|
DN |
Pouce |
Module |
||||
|
04BO10 |
10X100 |
4 |
3/16 |
3 |
10 |
17 |
|
06BO08 |
8X100 |
6 |
1/4 |
4 |
08 |
17 |
|
06BO10 |
10X100 |
6 |
1/4 |
4 |
10 |
17 |
|
06BO12 |
12X150 |
6 |
1/4 |
4 |
12 |
20 |
|
06BO16 |
16X150 |
6 |
1/4 |
4 |
16 |
20 |
|
06BO18 |
18X150 |
6 |
1/4 |
4 |
18 |
20 |
|
08BO12 |
12X150 |
8 |
5/16 |
5 |
12 |
24 |
|
08BO14 |
14X150 |
8 |
5/16 |
5 |
14 |
24 |
|
08BO16 |
16X150 |
8 |
5/16 |
5 |
16 |
28 |
|
08BO18 |
18X150 |
8 |
5/16 |
5 |
18 |
28 |
|
10BO14 |
14X150 |
10 |
3/8 |
6 |
14 |
24 |
|
10BO16 |
16X150 |
10 |
3/8 |
6 |
16 |
22 |
|
10BO18 |
18X150 |
10 |
3/8 |
6 |
18 |
22 |
|
10BO22 |
22X150 |
10 |
3/8 |
6 |
22 |
22 |
|
13BO18 |
18X150 |
13 |
1/2 |
8 |
18 |
22 |
|
13BO22 |
22X150 |
13 |
1/2 |
8 |
22 |
22 |
|
16BO22 |
22X150 |
16 |
5/8 |
10 |
22 |
22 |
Pour plus d'informations sur comment déterminer votre embout hydraulique, cliquez ici
