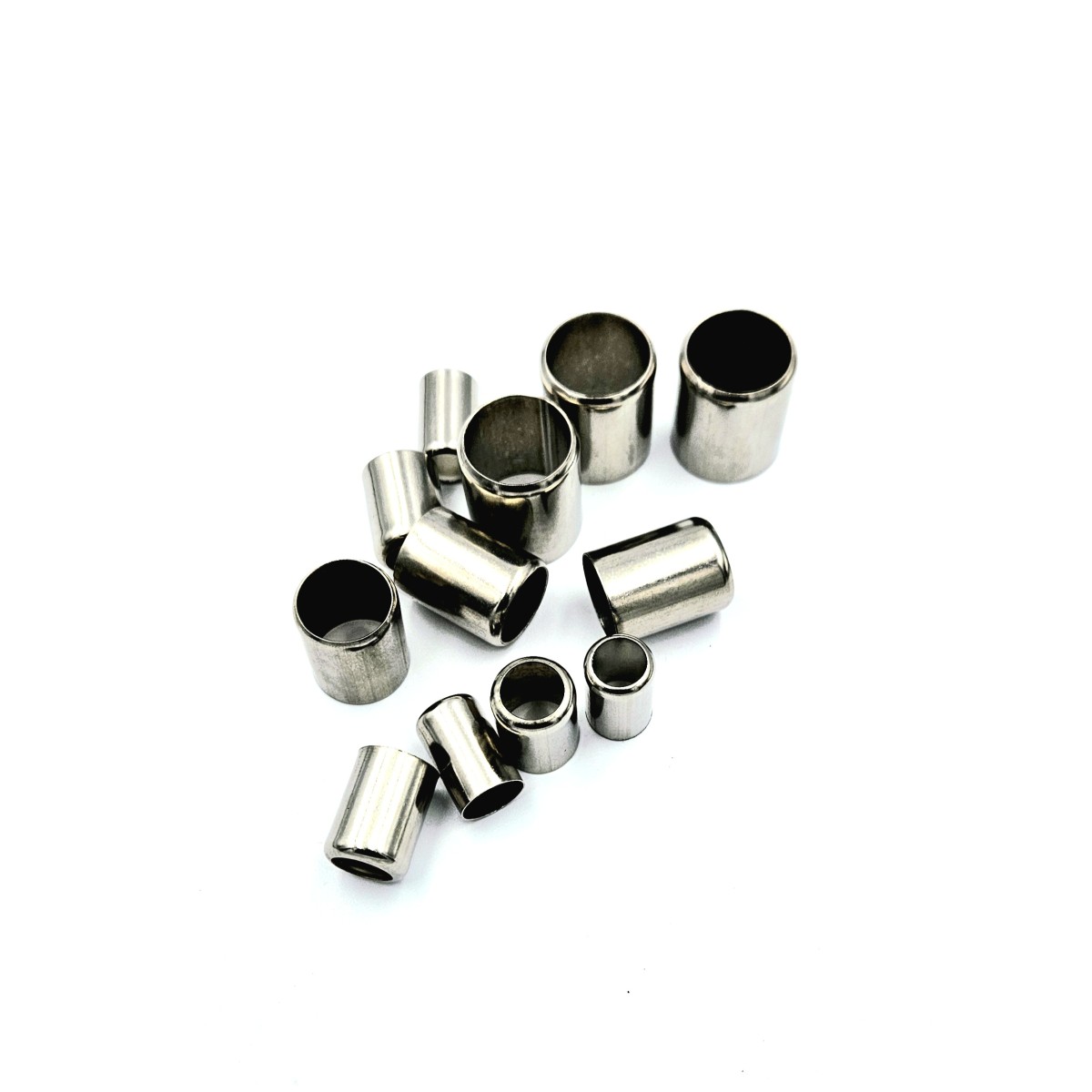

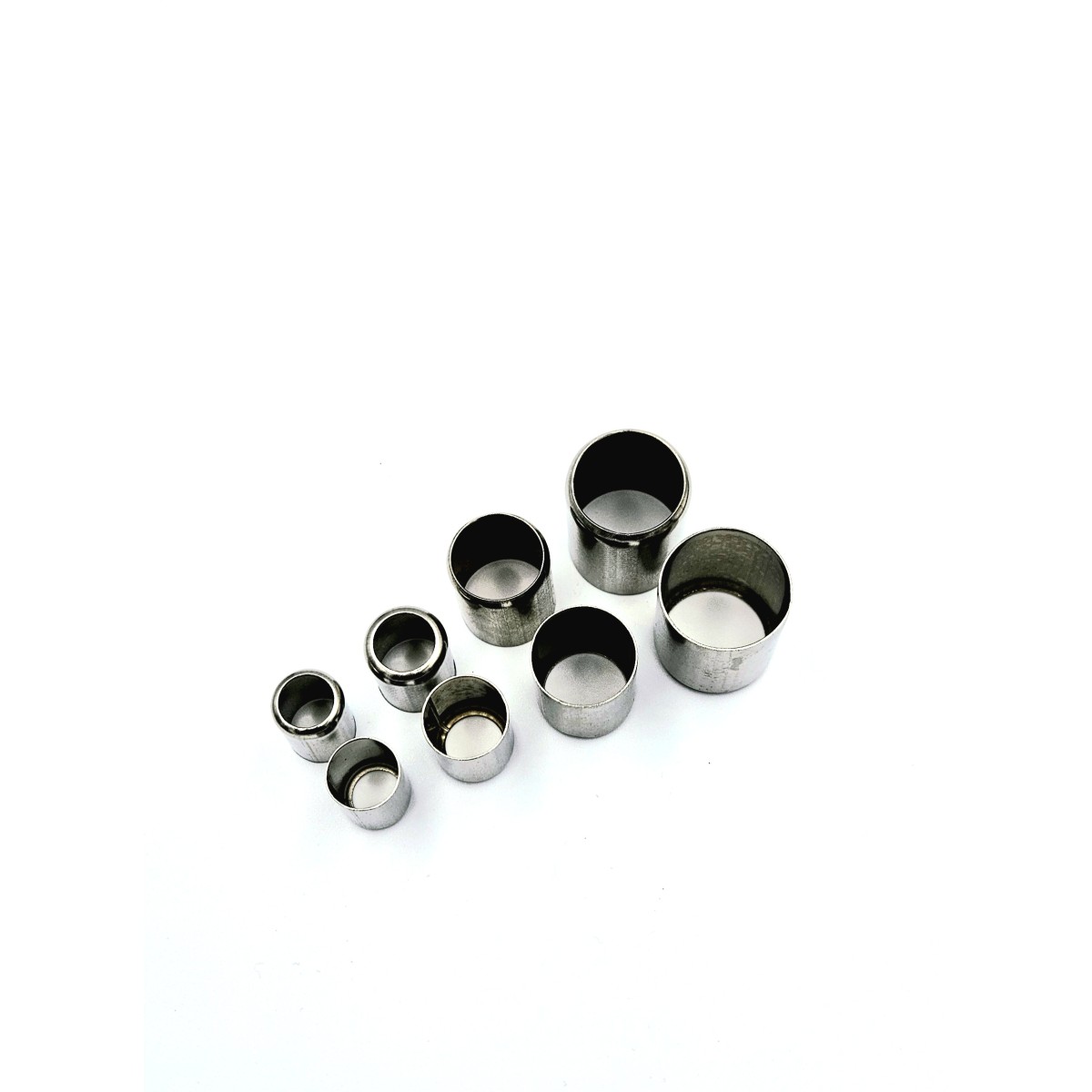

Les jupes JSTOLE EN ACIER INOXYDABLE 304, sont adaptées pour vos sertissages sur tuyau flexible basse pression à tresses textiles.
Le tableau ci-dessous vous aidera à déterminer les dimensions qu'il vous faut pour votre montage.
Montage avec pince à sertir
|
Référence |
Ø Extérieur |
Longueur |
Ø du collet |
Epaisseur |
|
JSTOLE10BPINOX |
10.5 |
21 mm |
8.3 mm | 0.4mm |
|
JSTOLE11BPINOX |
11.5 |
21 mm |
8.3 mm | 0.4mm |
|
JSTOLE12BPINOX |
12.5 |
21 mm |
9.5 mm | 0.4mm |
|
JSTOLE13BPINOX |
13.5 |
22 mm |
9.5 mm | 0.4mm |
|
JSTOLE14BPINOX |
14.5 |
22 mm |
10.5 mm | 0.4mm |
|
JSTOLE15BPINOX |
15.5 |
22 mm |
12.0 mm | 0.4mm |
|
JSTOLE16BPINOX |
16.5 |
22 mm |
12.5 mm |
0.4mm |
|
JSTOLE17BPINOX |
17.5 |
23 mm |
15.0 mm |
0.4mm |
|
JSTOLE18BPINOX |
18.5 |
24 mm |
15.5 mm | 0.4mm |
|
JSTOLE19BPINOX |
19.2 |
26 mm |
16.0 mm | 0.4mm |
|
JSTOLE20BPINOX |
20 |
26 mm |
17.0 mm | 0.4mm |
|
JSTOLE21BPINOX |
21 |
26 mm |
0.4mm | |
|
JSTOLE22BPINOX |
22 |
26 mm |
0.4mm | |
|
JSTOLE23BPINOX |
23 |
26 mm |
0.4mm | |
|
JSTOLE24BPINOX |
24 |
26 mm |
0.4mm | |
|
JSTOLE25BPINOX |
25 |
26 mm |
0.4mm |
