Ce tuyau flexible équipé femelle BSP robuste est destiné au refoulement et à l’aspiration des hydrocarbures, huiles et carburants il est composé de plis textile ainsi que d’une spirale métallique + fil de masse.

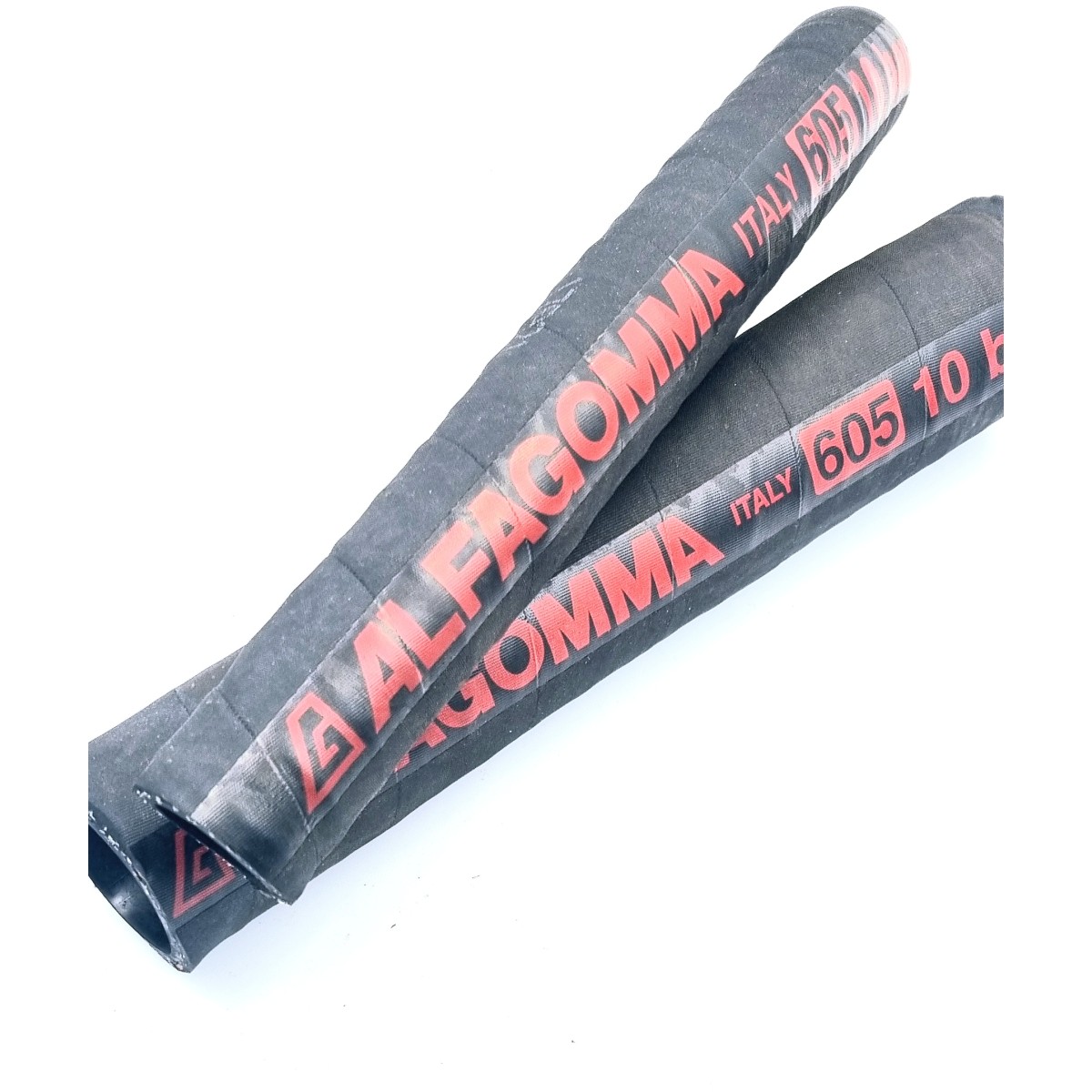

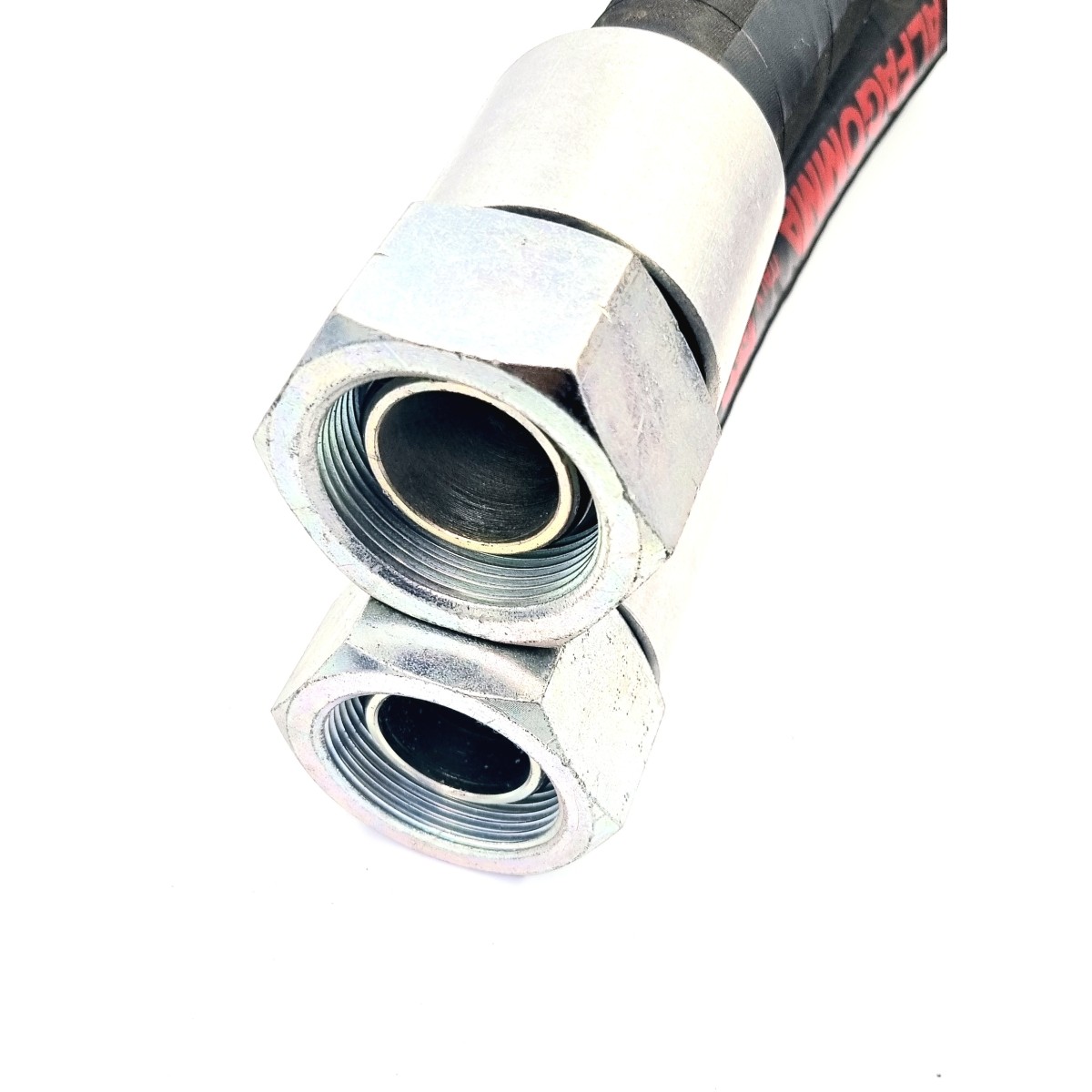

Voici ce tuyau ALFAGOMMA 605AA est équipé de raccord femelle BSP serti à chaque extrémité pour vos installations hydrauliques.
Autres montage de raccords sur demande sur contact@monflexible.com
| Référence | Diamètre intérieur |
Diamètre extérieur |
Epaisseur de paroi |
Pression de service |
Pression L.N.E |
Rayon de courbure |
|
| TARH10B 19 | 19 | 3/4” | 32 | 6.5 | 10 bar | 80 bar | 120 mm |
| TARH10B 25 | 25 | 1” | 38 | 6.5 | 10 bar | 70 bar | 150 mm |
| TARH10B 30 | 30 | 1” 3/16 | 43 | 6.5 | 10 bar | 60 bar | 190 mm |
| TARH10B 32 | 32 | 1” 1/4 | 45 | 6.5 | 10 bar | 60 bar | 200 mm |
| TARH10B 35 | 35 | 1” 3/8 | 48 | 6.5 | 10 bar | 50 bar | 220 mm |
| TARH10B 38 | 38 | 1” 1/2 | 52 | 7 | 10 bar | 50 bar | 250 mm |
| TARH10B 40 | 40 | 1” 9/16 | 54 | 7 | 10 bar | 40 bar | 280 mm |
| TARH10B 42 | 42 | 1” 21/32 | 56 | 7 | 10 bar | 40 bar | 300 mm |
| TARH10B 50 | 51 | 2” | 64 | 7 | 10 bar | 40 bar | 300 mm |
| TARH10B 60 | 60 | 2” 3/8 | 74 | 7 | 10 bar | 30 bar | 320 mm |
| TARH10B 65 | 63 | 2” 1/2 | 77 | 7 | 10 bar | 30 bar | 540 mm |
| TARH10B 70 | 70 | 2” 3/4 | 84 | 7 | 10 bar | 30 bar | 570 mm |
| TARH10B 75 | 80 | 3”1/8 | 94 | 7 | 10 bar | 30 bar | 600 mm |
| TARH10B 90 | 90 | 3” 1/2 | 104 | 7 | 10 bar | 30 bar | 720 mm |
| TARH10B 100 | 102 | 4” | 116 | 7 | 10 bar | 30 bar | 800 mm |
| TARH10B 110 | 110 | 4” 11/32 | 127 | 8.5 | 10 bar | 30 bar | 890 mm |
| TARH10B 114 | 115 | 4” 1/2 | 131 | 8.5 | 10 bar | 30 bar | 940 mm |
| TARH10B 120 | 120 | 4” 23/32 | 138 | 9 | 10 bar | 30 bar | 980 mm |
| TARH10B 125 | 127 | 5” | 145 | 9 | 10 bar | 30 bar | 1100 mm |
| TARH10B 140 | 133 | 5” 1/4 | 151 | 9 | 10 bar | 30 bar | 1250 mm |
| TARH10B 150 | 152 | 6” | 172 | 10 | 10 bar | 30 bar | 1500 mm |
| TARH10B 200 | 203 | 8” | 230 | 14 | 10 bar | 30 bar | 2000 mm |
Caractéristiques techniques : Tuyau d'aspiration et de refoulement hydrocarbures jusqu'à 50% aromatiques.

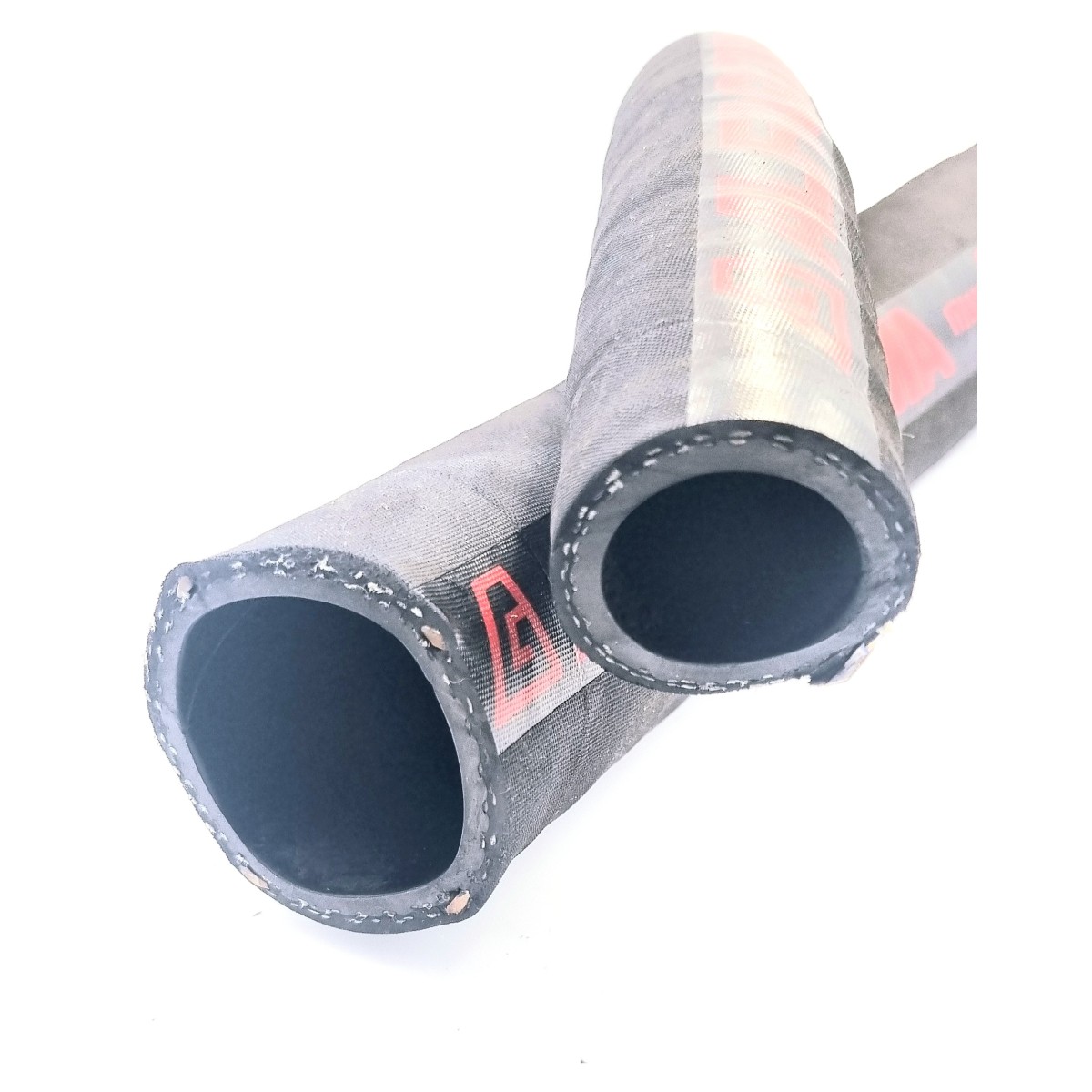

Tube intérieur : En caoutchouc NBR noir antistatique, et d'une spirale acier + fil de masse.
Renforcement : Composé de plis textile et d’une spirale métallique
Recouvrement : En caoutchouc résistant aux intempéries mais aussi à l’abrasion
Liaison électrique : 1 tresse en cuivre
Aspect : Toilé
Température d’utilisation : - 30° à + 80°c maximum
Couleur : Noir
Ce tuyau polyvalent peut être utilisé pour le domaine hydraulique et carburant il dispose d’un recouvrement toilé qui lui assure une très bonne résistance à l’ozone. Utilisé en refoulement idéalement lorsqu’un faible rayon de courbure est nécessaire.
