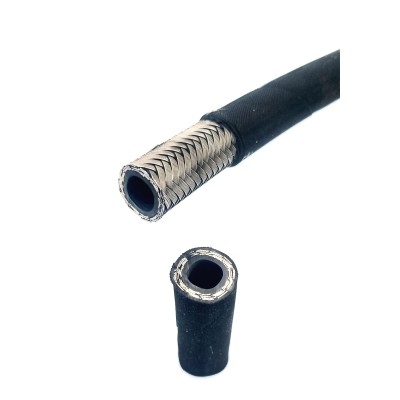

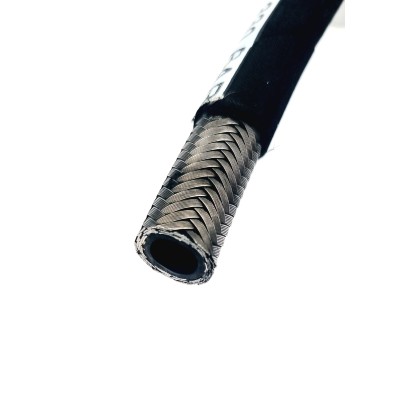

Ce tuyau est résistant et composé de deux tresses noyées en acier laitonné. Ses températures d’utilisation varient entre - 40°C à + 100°C, en pointe jusqu'à + 125°C.
Cliquez sur +/- pour le nombre de mètre linéaire désiré.
|
Référence |
DN |
Ø Intérieur |
Pouce |
Module |
Ø Extérieur |
Pression |
Rayon |
Jupes recommandées |
|
R2T04 |
4 |
4.8mm |
3/16" |
3 |
13,4mm |
415 bar |
90 |
JSK04 / JS204 |
|
R2T06 |
6 |
6.4mm |
1/4" |
4 |
15mm |
400 bar |
100 |
JSK06 / JS206 |
|
R2T08 |
8 |
7.9mm |
5/16" |
5 |
16,6mm |
350 bar |
115 |
JSK08 / JS208 |
|
R2T10 |
10 |
9.5mm |
3/8" |
6 |
18mm |
330 bar |
130 |
JSK10 / JS210 |
|
R2T13 |
13 |
12.7mm |
1/2" |
8 |
22,2mm |
275 bar |
180 |
JSK13 / JS213 |
|
R2T16 |
16 |
15,9mm |
5/8" |
10 |
25,4mm |
250 bar |
200 |
JSK16 / JS216 |
|
R2T19 |
20 |
19mm |
3/4" |
12 |
29,3mm |
215 bar |
240 |
JSK19 / JS219 |
|
R2T25 |
25 |
25.4mm |
1'' |
16 |
38,1mm |
165 bar |
300 |
JSK25 / JS225 |
|
R2T32 |
32 |
31.8mm |
1"1/4 |
20 |
48,3mm |
125 bar |
420 |
JSK32 / JS232 |
|
R2T38 |
38 |
38.1mm |
1"1/2 |
24 |
54,6mm |
90 bar |
500 |
JSK38 / JS238 |
* les jupes sans dénudages sont indiquées en gras dans le tableau:
Jupes à sertir JSK: sans dénudage du caoutchouc extérieur du flexible, vous insérer la jupe sur le tuyau et enfiler l'embout a sertir jusqu'au collet du nippe.
Jupe à sertir JS200: avec dénudage du caoutchouc extérieur du flexible, vous insérer la jupe sur le tuyau et enfiler l'embout à sertir jusqu'au collet du nippe.
