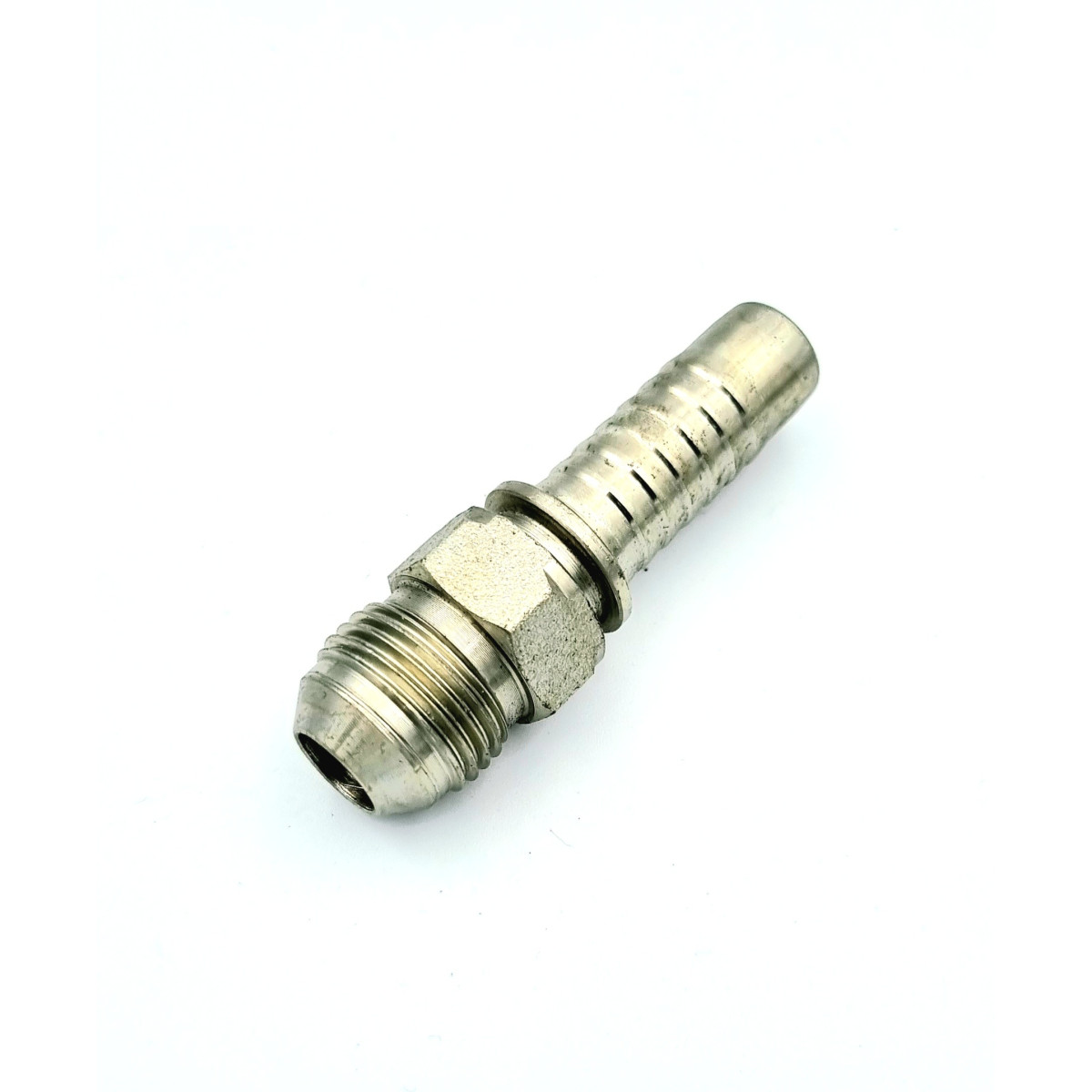

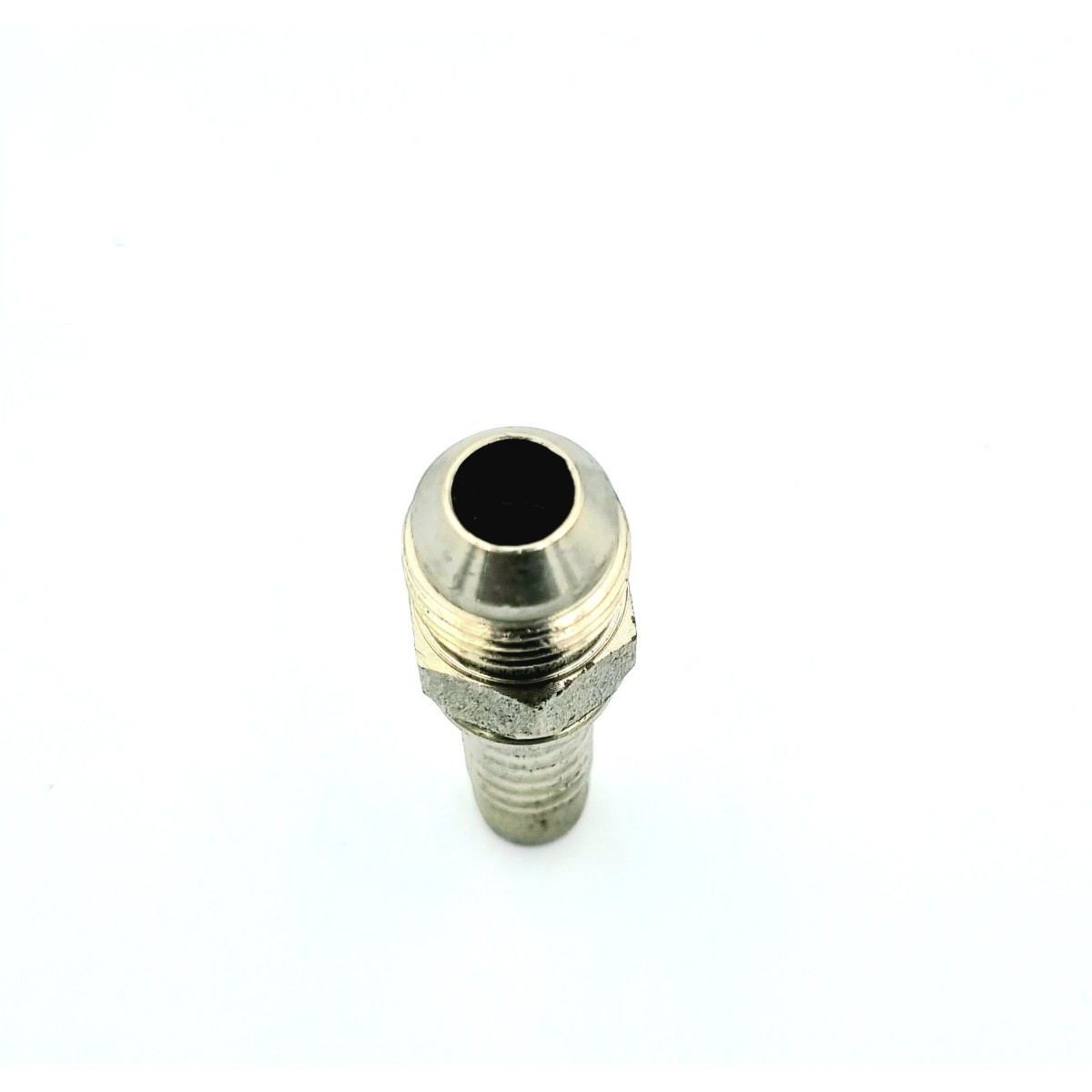

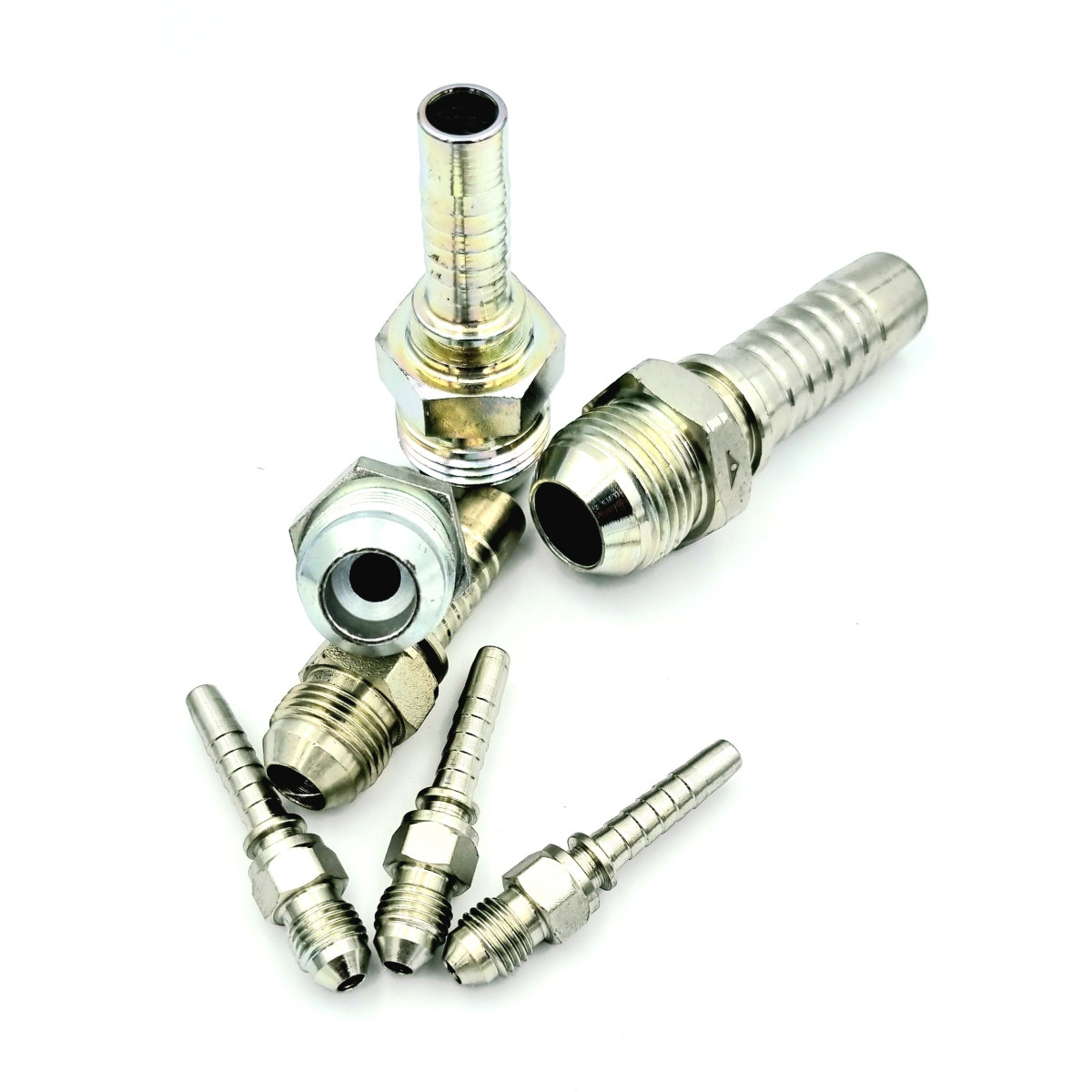

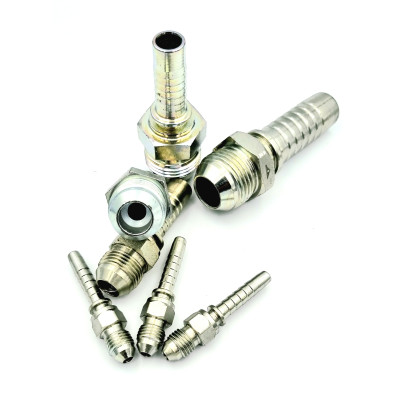

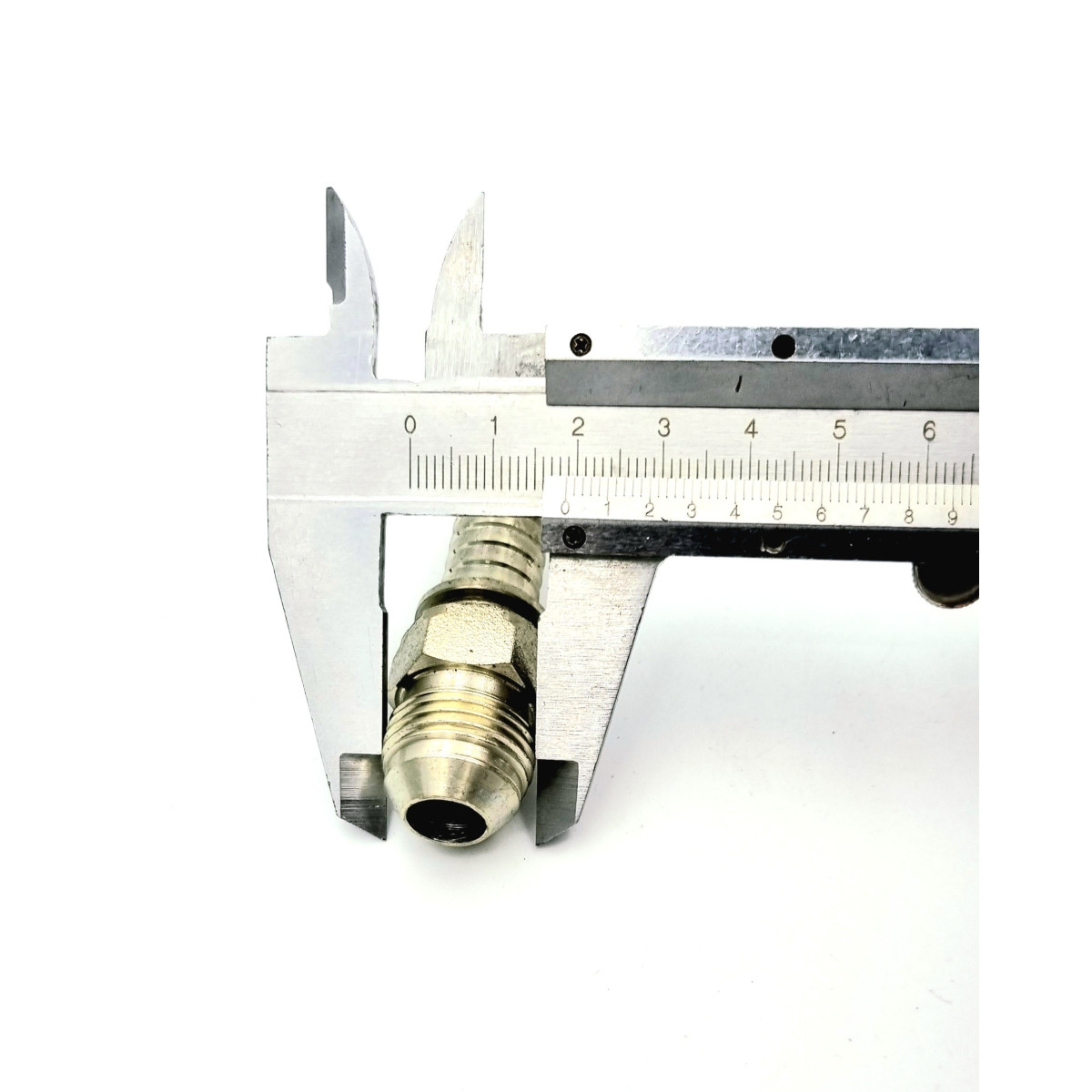

Le tableau et la vidéo ci-dessous vous aideront à déterminer les dimensions et déclinaisons qu'il vous faut pour votre montage.
| Référence | Filetage Unifié FPP |
Ø Filetage |
DN |
Pouce |
Module |
Taille clé |
|
04MJ7/16 |
7/16-20 fpp |
11.1 mm |
4 |
3/16 |
3 |
12 |
|
06MJ7/16 |
7/16-20 fpp |
11.1 mm |
6 |
1/4 |
4 |
12 |
|
06MJ1/2 |
1/2-20 fpp |
12.7 mm |
6 |
1/4 |
4 |
14 |
|
06MJ9/16 |
9/16-18 fpp |
14.3 mm |
6 |
1/4 |
4 |
17 |
|
08MJ1/2 |
1/2-20 fpp |
12.7 mm |
8 |
5/16 |
5 |
14 |
|
08MJ9/16 |
9/16-18 fpp |
14.3 mm |
8 |
5/16 |
5 |
17 |
|
08MJ3/4 |
3/4-16 fpp |
19.0 mm |
8 |
5/16 |
5 |
19 |
|
10MJ9/16 |
9/16-18 fpp |
14.3 mm |
10 |
3/8 |
6 |
17 |
|
10MJ3/4 |
3/4-16 fpp |
19.0 mm |
10 |
3/8 |
6 |
19 |
|
10MJ7/8 |
7/8-14 fpp |
22.2 mm |
10 |
3/8 |
6 |
24 |
|
13MJ3/4 |
3/4-16 fpp |
19.0 mm |
13 |
1/2 |
8 |
19 |
|
13MJ7/8 |
7/8-14 fpp |
22.2 mm |
13 |
1/2 |
8 |
24 |
|
13MJ1"1/16 |
1"1/16-12 fpp |
27.0 mm |
13 |
1/2 |
8 |
27 |
|
16MJ7/8 |
7/8-14 fpp |
22.2 mm |
16 |
5/8 |
10 |
24 |
|
16MJ1"1/16 |
1"1/16-12 fpp |
27.7 mm |
16 |
5/8 |
10 |
27 |
|
19MJ1"1/16 |
1"1/16-12 fpp |
27.7 mm |
19 |
3/4 |
12 |
27 |
|
19MJ1"3/16 |
1"3/16-12 fpp |
30.16 mm |
19 |
3/4 |
12 |
32 |
|
19MJ1"5/16 |
1"5/16-12 fpp |
33.3 mm |
19 |
3/4 |
12 |
36 |
|
25MJ1"1/16 |
1"1/16-12 fpp |
27.7 mm |
25 |
1" |
16 |
36 |
|
25MJ1"5/16 |
1"5/16-12 fpp |
33.3 mm |
25 |
1" |
16 |
46 |
|
25MJ1"5/8 |
1"5/8-12 fpp |
41.3 mm |
25 |
1" |
16 |
46 |
|
32MJ1"5/8 |
1"5/8-12 fpp |
41.3 mm |
32 |
1"1/4 |
20 |
50 |
|
32MJ1"7/8 |
1"7/8-12 fpp |
47.6 mm |
32 |
1"1/4 |
20 |
50 |
|
38MJ1"7/8 |
1"7/8-12 fpp |
47.6 mm |
38 |
1"1/2 |
24 |
65 |
|
50MJ2"1/2 |
2"1/2-12 fpp |
63.5 mm |
50 |
2" |
32 |
70 |
