Cliquez sur "En savoir plus" pour découvrir toutes les déclinaisons disponibles pour ce produit.

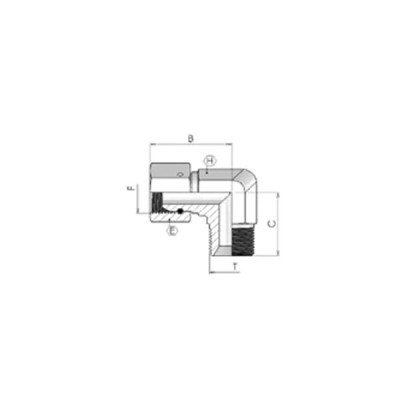

Implantation A : MBSP
Implantation B : TBSP
|
Référence |
Implantation |
Ø filetage |
Implantation |
Ø Filetage |
Longueur |
Pression de service |
|
TBSP1/8XMBSP1/8 90° |
1/8 |
8.56-28fpp |
1/8 |
9.72-28fpp |
33 mm | 350 bar |
|
TBSP1/4XMBSP1/4 90° |
1/4 |
11.44-14fpp |
1/4 |
13.15-19fpp |
37 mm | 350 bar |
|
TBSP3/8XMBSP3/8 90° |
3/8 |
14.95-19fpp |
3/8 |
16.66-19fpp |
44 mm |
280 bar |
|
TBSP1/2XMBSP1/2 90° |
1/2 |
18.63-14fpp |
1/2 |
20.95-14fpp |
49 mm | 200 bar |
|
TBSP5/8XMBSP5/8 90° |
5/8 |
21.72-14fpp |
5/8 |
22.91-14fpp |
54 mm | 200 bar |
|
TBSP3/4XMBSP3/4 90° |
3/4 |
24.12-14fpp |
3/4 |
26.44-14fpp |
60 mm | 200 bar |
|
TBSP1"XMBSP1" 90° |
1" |
30.29-11fpp |
1" |
33.24-11fpp |
70 mm | 120 bar |
|
TBSP1"1/4XMBSP1"1/4 90° |
1"1/4 |
38.95-11fpp |
1"1/4 |
41.93-11fpp |
73 mm | 105 bar |
|
TBSP1"1/2 X MBSP1"1/2 90° |
1"1/2 |
44.84-11fpp |
1"1/2 |
47.80-11fpp |
90 mm | 105 bar |
|
TBSP2" X MBSP2" 90° |
2" |
56.65-11fpp |
2" |
59.61-11fpp |
93 mm | 70 bar |
Détermination de votre pièces hydraulique BSP en savoir plus: Cliquez ici
