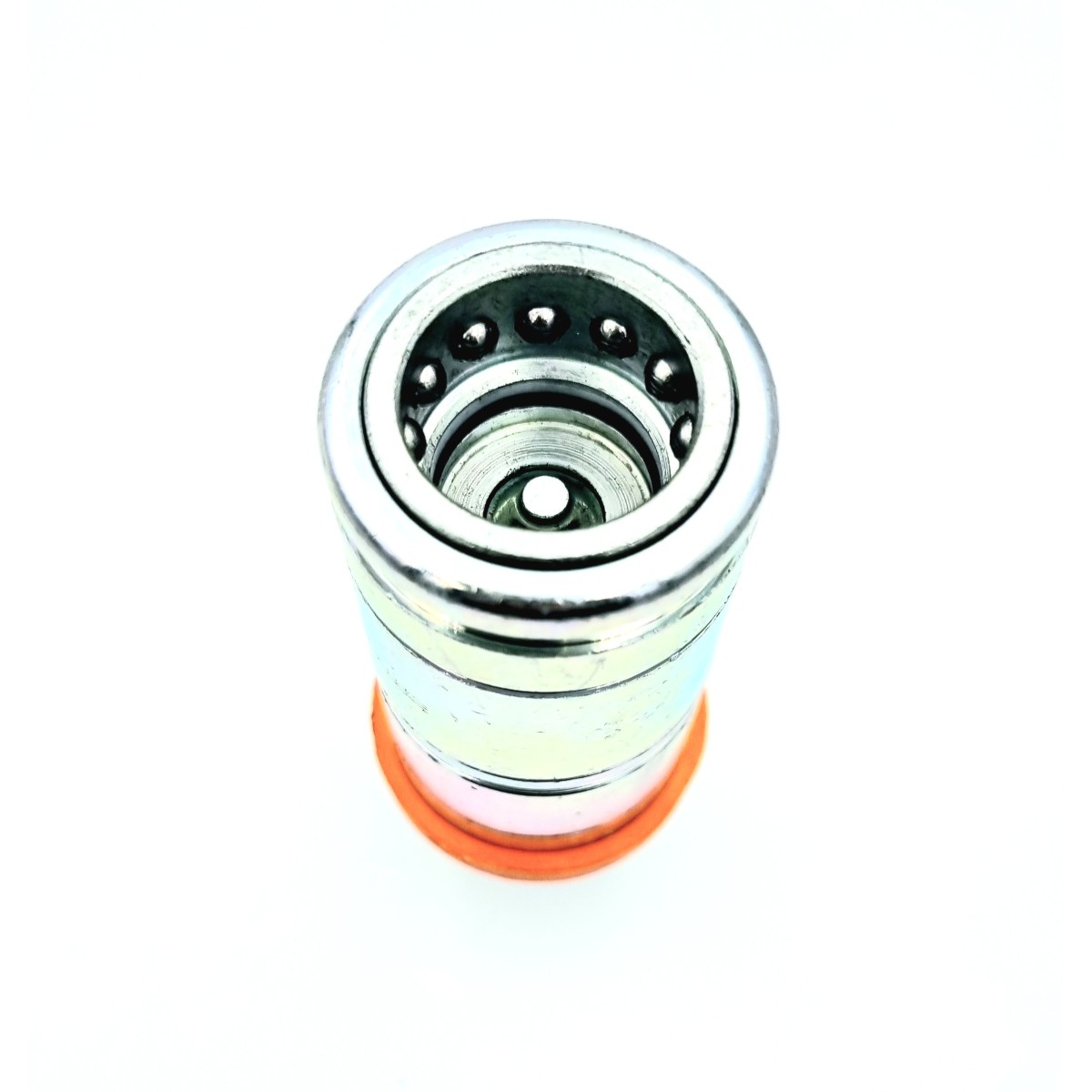

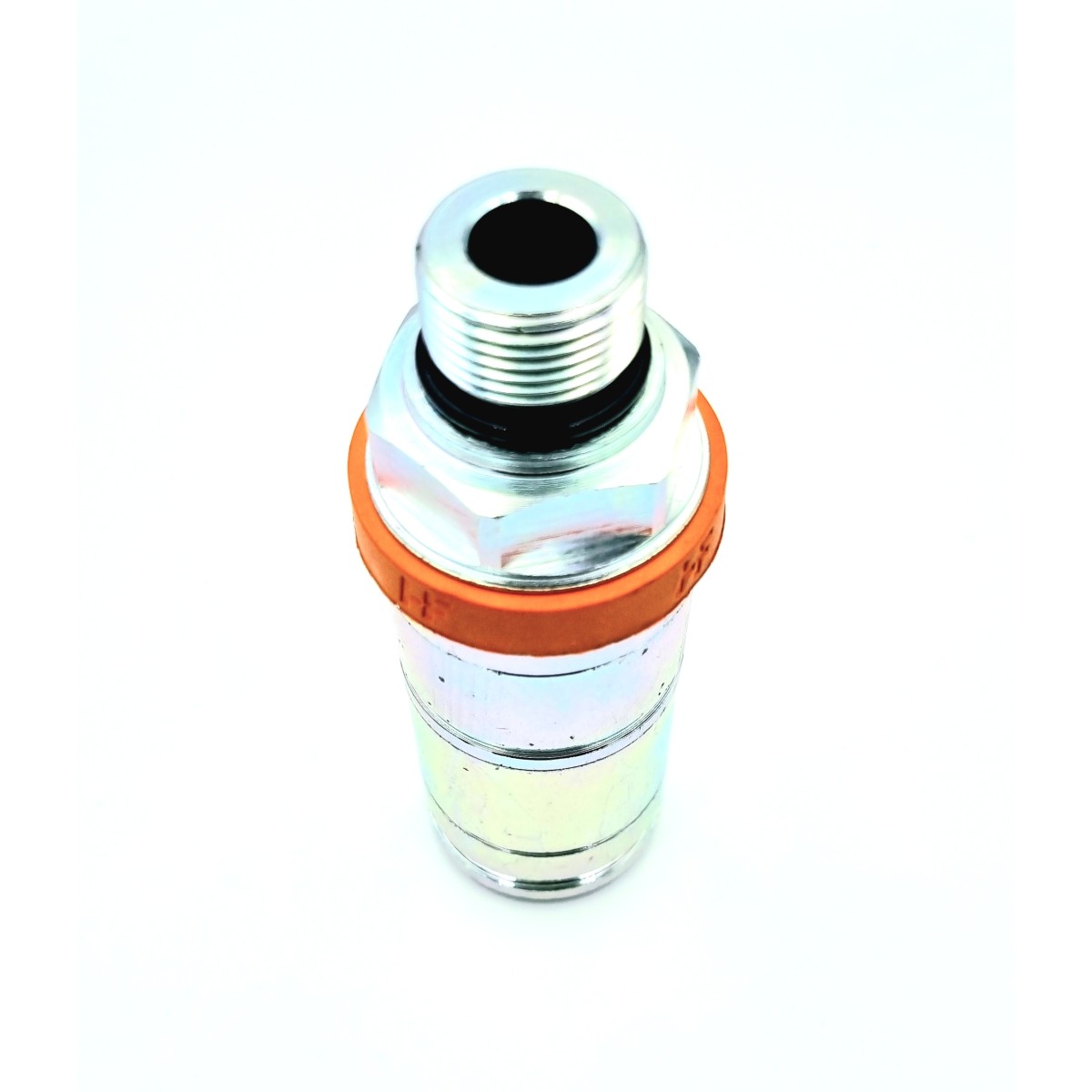

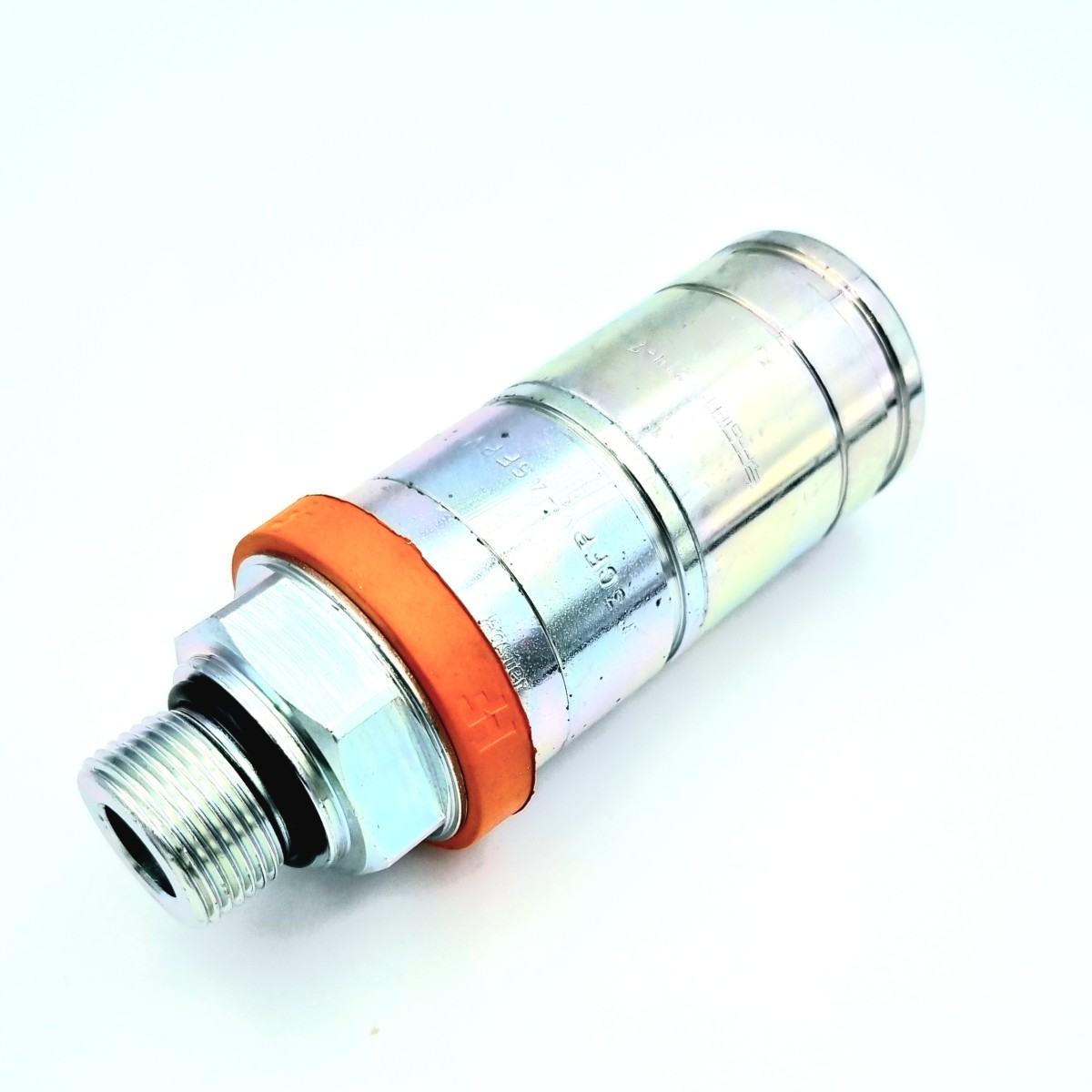

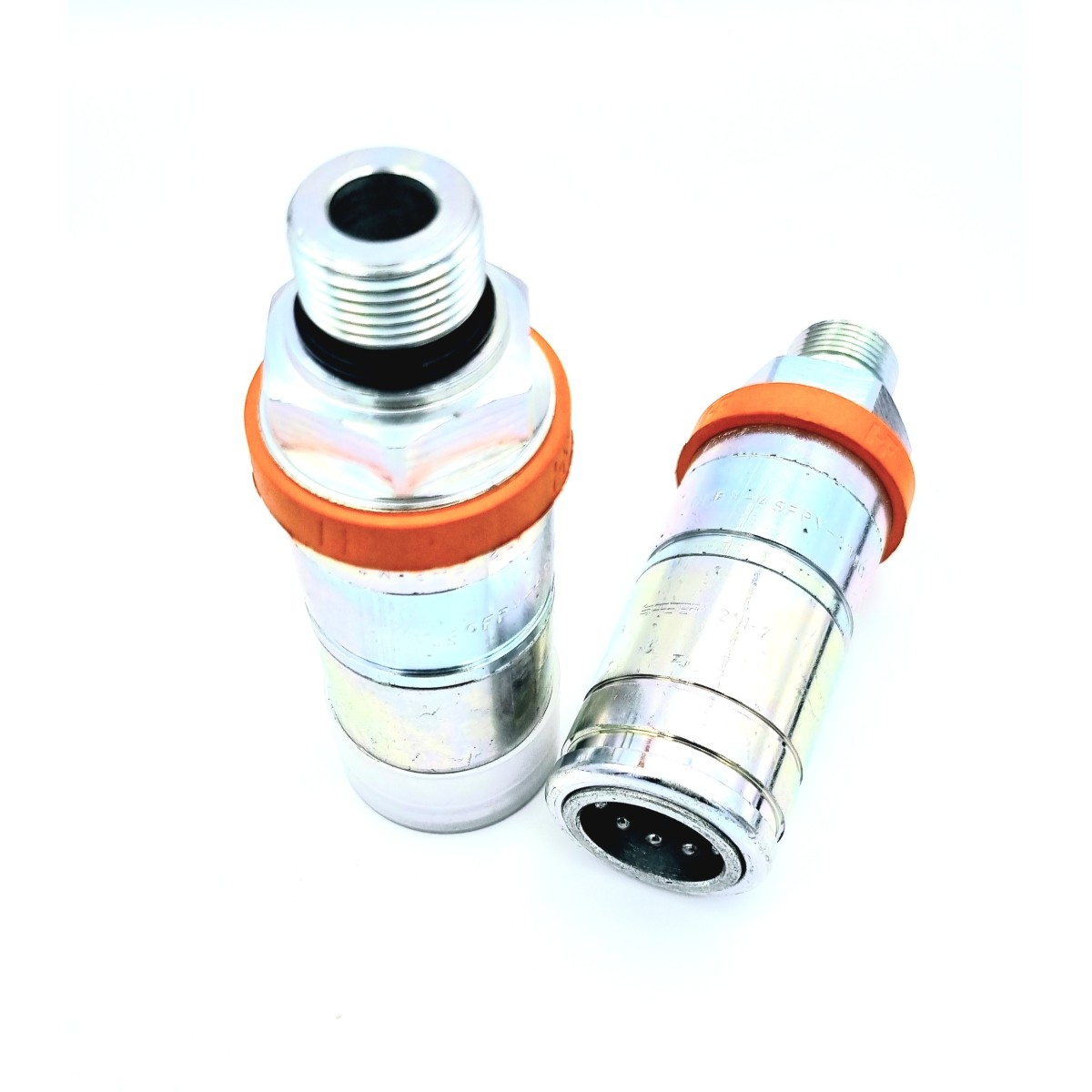

Accouplement femelle rapide sous-pression.
|

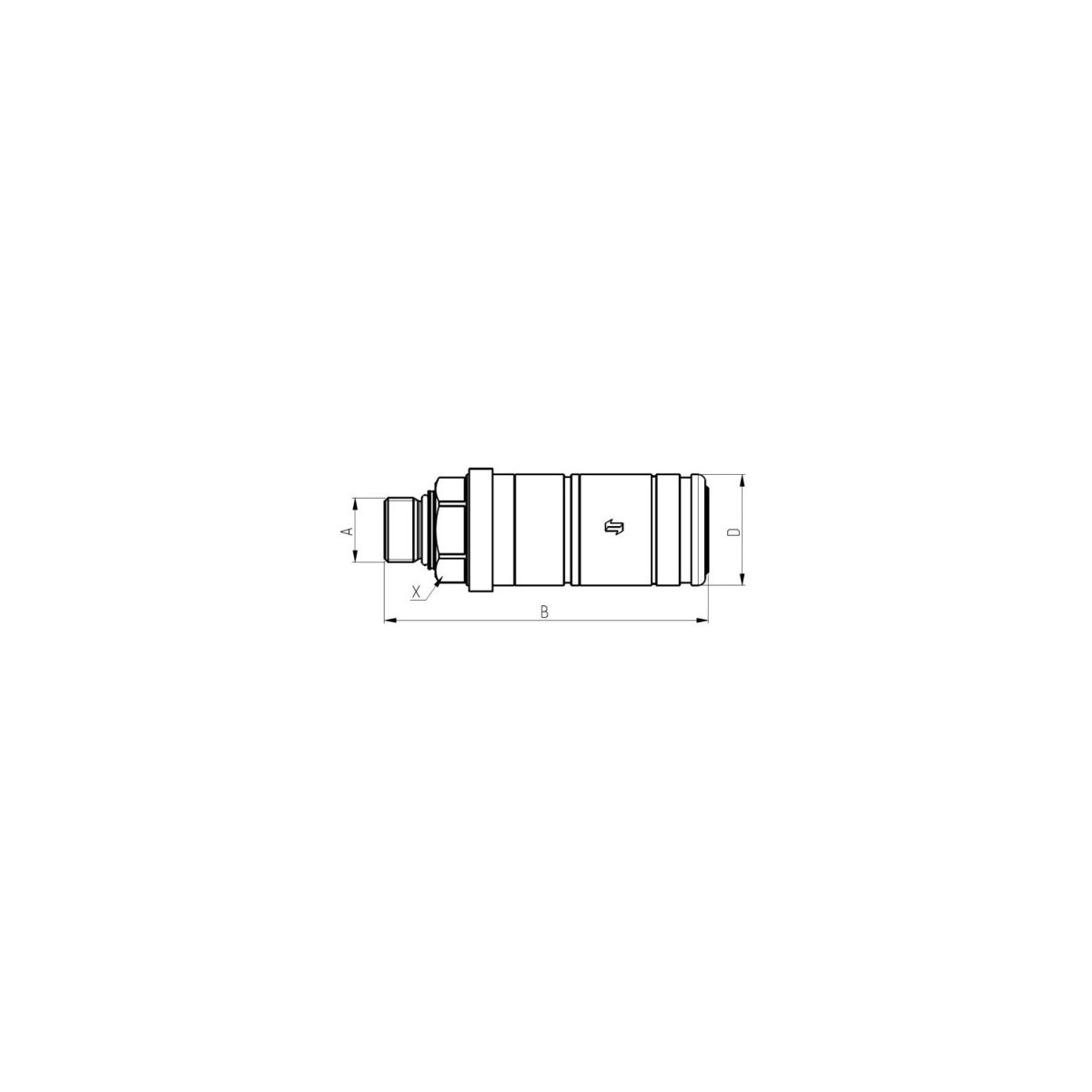

Référence |
Filetage |

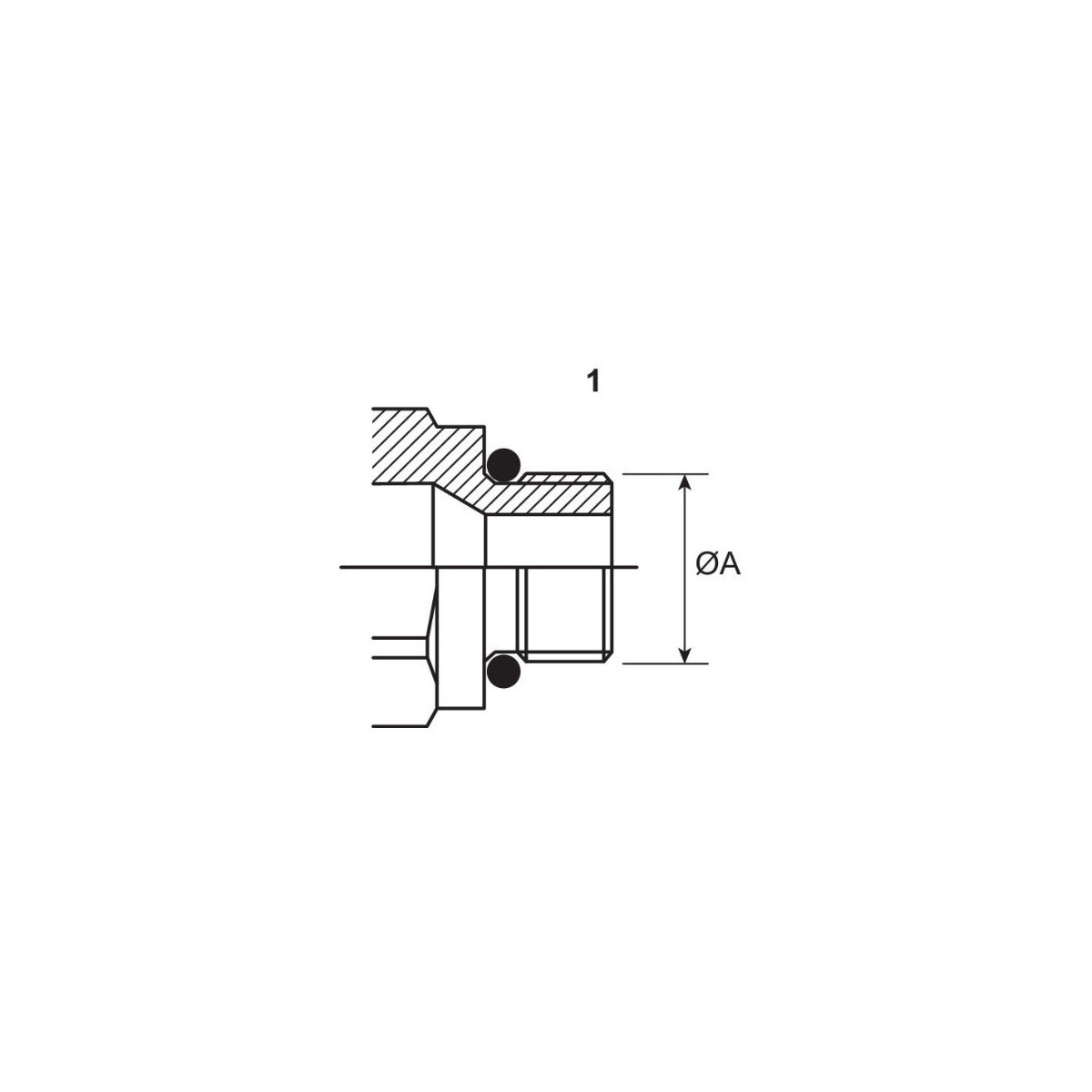

Ø implantation A |
Accouplement D |
Ø de clé X |

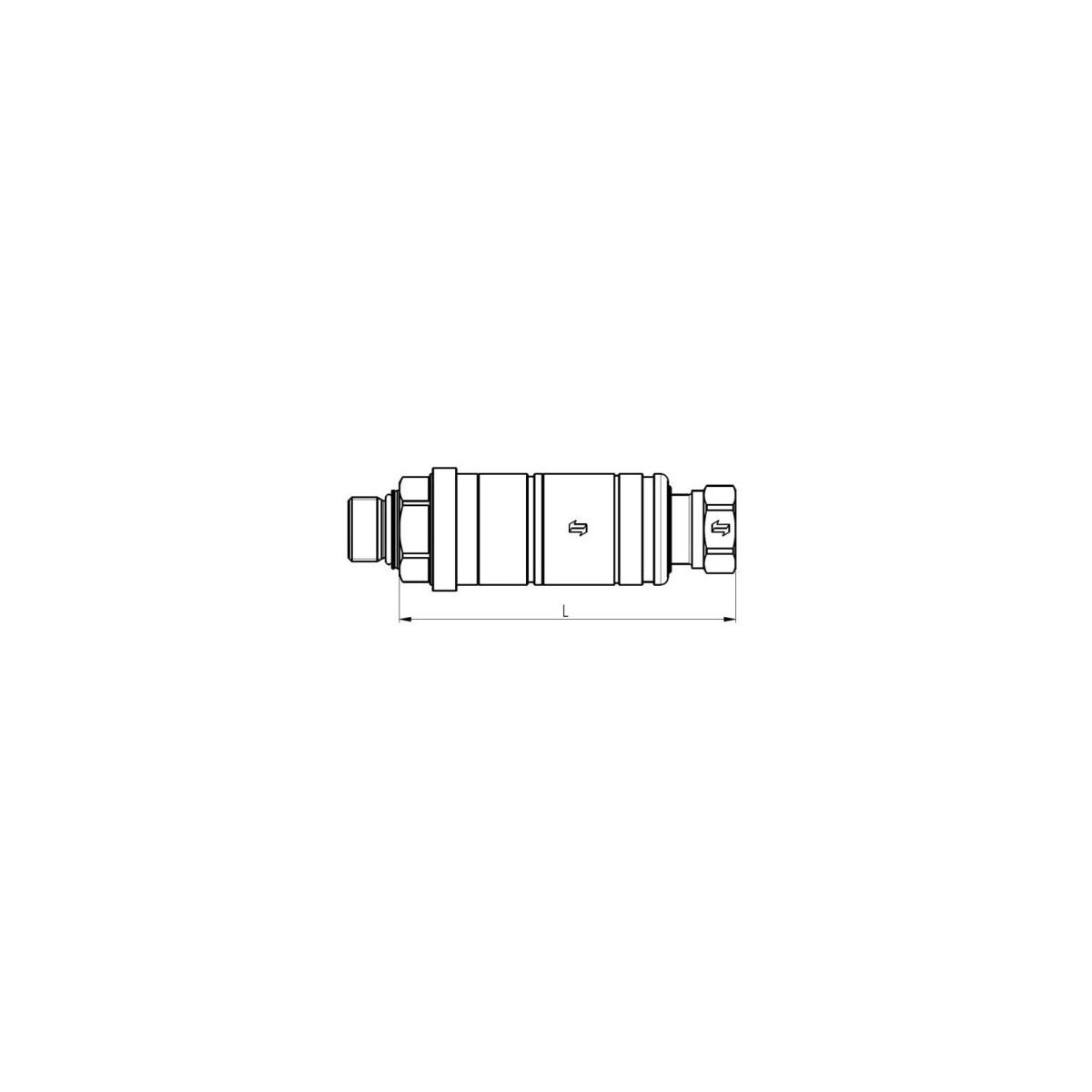

Longueur B |
Pression de service |
Débit max. |
|
3CFPV7/2215M |
22X1.5 |
M22X1,5 MALE |
38 mm |
32 mm |
123.5 mm |
250 bar |
68 L/m |
Caractéristiques: Connexion en poussant le coupleur mâle , déconnexion en tirant la bague femelle , système d'étanchéité à clapet standard , connexion avec mâle (ISO A )
sous pression .
Etanchéité: Joints polyuréthane et NBR avec bague anti-extrusion en PTFE.
Vérouillage: Billes radiales
Matière: Acier avec traitement thermique des pièces d'usure, acier à haute traitement en carbone.
Température: -25C° à +125C°.
Selon la norme ISO 7241-A-6149-2.
